Wentylacja mechaniczna to rozwiązanie, które od początku zamierzaliśmy zastosować w naszym domu. Dlaczego?- opisaliśmy dokładnie tutaj: Wentylacja. Rekuperacja czy grawitacja?
W tym wpisie chcieliśmy kontynuować ten temat w większym szczególe, przybliżyć jakiego dokonaliśmy wyboru, na co zwrócić uwagę oraz jak przebiegały prace.
Modelowa Stodoła będzie posiadać wentylację mechaniczną z rekuperacją, tak by niwelować straty cieplne oraz mieć pełną kontrolę nad wymianą powietrza.
Rekuperacja- Co to jest?
Najprościej mówiąc jest to układ kanałów- „rur” dostarczających powietrze do każdego pomieszczenia w sposób kontrolowany za pośrednictwem rekuperatora.
Sercem instalacji rekuperacji jest centrala wentylacyjna czyli rekuperator- to od niego głównie zależą wszystkie najważniejsze parametry i docelowa jakość użytkowania. Co jest ważne wybierając rekuperator? Na jakie parametry zwrócić uwagę? Podstawowa informacja- wydajność, czyli jaką wielkość, kubaturę jest w stanie obsługiwać jednostka. Na potrzeby budynków jednorodzinnych zazwyczaj stosuje się centrale o przepływie 350-400 [m3/h]. Centrala 400 [m3/h] nadaje się do budynków o powierzchni do 250m2.
Centrala wentylacyjna
Wymiennik– odpowiada za następny ważny parametr czyli sprawność odzysku ciepła- to ile jednostka potrafi odzyskać ciepła z powietrza wywiewanego i wykorzystać do ogrzania powietrza nawiewanego. Od sprawności odzysku zależy w głównej mierze jak energooszczędny będzie nasz dom.
Klasa energetyczna czyli niskie zużycie energii. Jest to o tyle istotne, ponieważ rekuperatory pracują całodobowo- 365 dni w roku.
Akustyka. Jeśli planujemy umieścić rekuperator w sąsiedztwie pomieszczeń mieszkalnych, tak jak zaproponowaliśmy to w naszym projekcie, to bardzo istotna jest akustyka. Generowany hałas z podzespołów musi być bardzo dobrze wytłumiony poprzez obudowę.
Kanały wentylacyjne
Od serca czyli centrali, powietrze dystrybuowane jest do pomieszczeń za pośrednictwem kanałów wentylacyjnych. Obecnie na rynku dominuje prowadzenie kanałów wentylacyjnych za pośrednictwem dwóch typów:
Kanałów typu flex czyli kanałów wentylacyjnych z PEHD oraz klasycznych rur spiro- rury z blachy o dużej średnicy.
Wentylacja salonu w posadzce, kanał z rury spiro blachy po lewej oraz elastyczny z PEHD po prawej
Kanały elastyczne z tworzywa PE-HD tworzą system razem ze skrzynkami rozprężnymi. Ich ogromną zaletą jest mała średnica (dostepność 50mm, 75mm, 90mm i 110 mm) i duża dowolność w prowadzeniu, ponieważ możemy wykorzystać kilka kanałów wentylacyjnch obok siebie i połączyć je przy skrzynce rozprężnej, elemencie nawiewnym, co daje możliwość małej zabudowy, prowadzenia w grubości izolacji stropów i podłóg. Systemowe rozwiązanie jest bardzo proste w montażu na „wcisk „. Brak potrzeby montażu izolacji termicznej. Kanały tego typu mają tylko małe średnice, co powoduje mały przepływ powietrza dla jednego kanału-konieczność stosowania dużej ilości przewodów.
Kanały flex mają małą wysokość i dzięki temu mogą być prowadzone grupowo w grubości izolacji termicznej
Kanały typu spiro to można powiedzieć klasyka gatunku. Charakteryzują się wysoką odpornością na czynniki mechaniczne i działanie czynników biologicznych, co przekłada się na długą żywotność instalacji. Mają bardzo dużą ilość średnic i kształtek, bardzo niskie opory powietrza, co daje łatwość w sterowaniu i regulacji wentylacji. Główną wadą kanałów spiro są ich duże gabaryty. Przebieg instalacji powinno się przewidzieć na etapie projektu budowlanego, by później nie mieć nieprzewidzianych elementów na suficie.
Porównanie kanałów wentylacyjnych oprac. Smartvent.pl
Nasz wybór
W naszym projekcie zdecydowaliśmy się na klasyczne rozwiązanie na kanałach spiro. Tylko w miejscach gdzie niemożliwe było przeprowadzenie kanału o takiej średnicy zastosowaliśmy rury elastyczne PEHD prowadzone w podłodze. Podjęliśmy taką decyzję z uwagi na wysoką odporność oraz większą średnicę, kontrolę przepływu powietrza oraz to, że jest to sprawdzone rozwiązanie stosowane od lat, również na dużych obiektach. Na etapie projektu przewidzieliśmy prowadzenie kanałów w miejscach, które nie będą narzucać późniejszego rozwiązania aranżacyjnego (np. skosy dachu), lub lokalne zabudowy gipsowo- kartonowe.

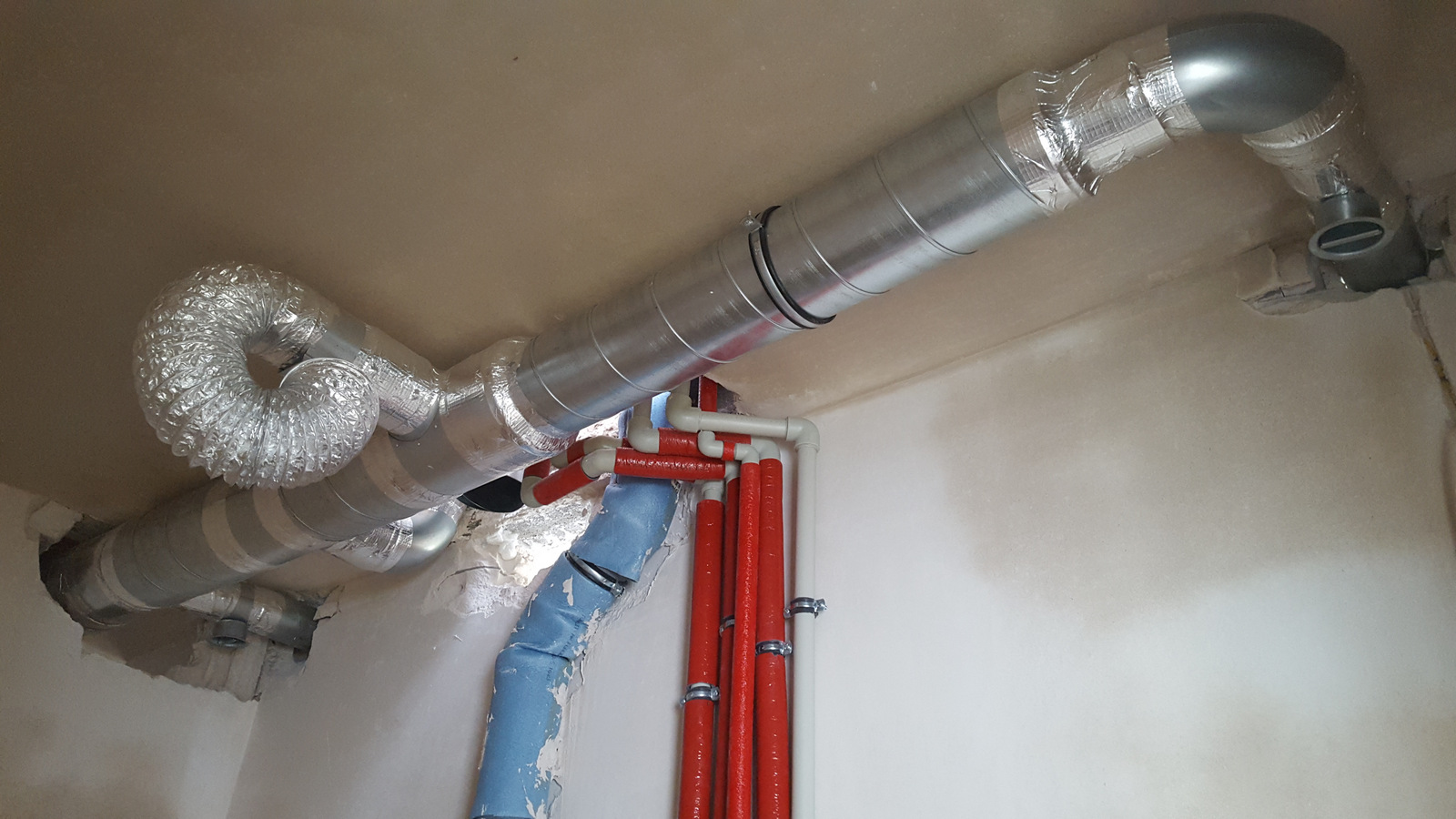

Układ instalacji w łazience, kanały przechodzą z pomieszczenia technicznego do łazienki, kuchni oraz na piętro. W łazience będzie obniżony sufit
Układ instalacji w Projekcie stodoła jest bardzo prosty. Pomieszczenie techniczne znajduje się bezpośrednio przy łazience i tędy przebiega główna trasa instalacyjna. Tam występują kanały największej średnicy. Odległość czerpni i wyrzutni powinna być jak najmniejsza, w tym przypadku wyrzucamy powietrze bezpośrednio przez ścianę. Na piętrze główna trasa umieszczona jest w nieużytkowym skosie dachu, na górze i na dole w grubości izolacji oraz rozprowadzona do poszczególnych pomieszczeń.
Główna rura wentylacyjna została ukryta w nieużytkowym skosie poddasza
Kanały wentylacyjne prowadzone w izolacji dachu. Na zdjęciu nawiew do pokoju (po lewej) oraz wywiew w szczycie salonu (po prawej) mający za zadanie zbierać ciepłe powietrze gromadzące się w szczycie
Rekuperator
Na rynku jest bardzo wiele urządzeń i firm o stosunkowo ugruntowanej pozycji. Podczas wyboru kierowaliśmy się parametrami technicznymi urządzenia, sprawnością odzysku, wysoką klasą energetyczną, co przekłada się na niski pobór energii elektrycznej. Bardzo zależało nam również, by urządzenie było ciche. Wybraliśmy urządzenie firmy Wrocławskiej firmy o przepływie 400 [m3/h] ze względu na świetne parametry techniczne i polską produkcję. .

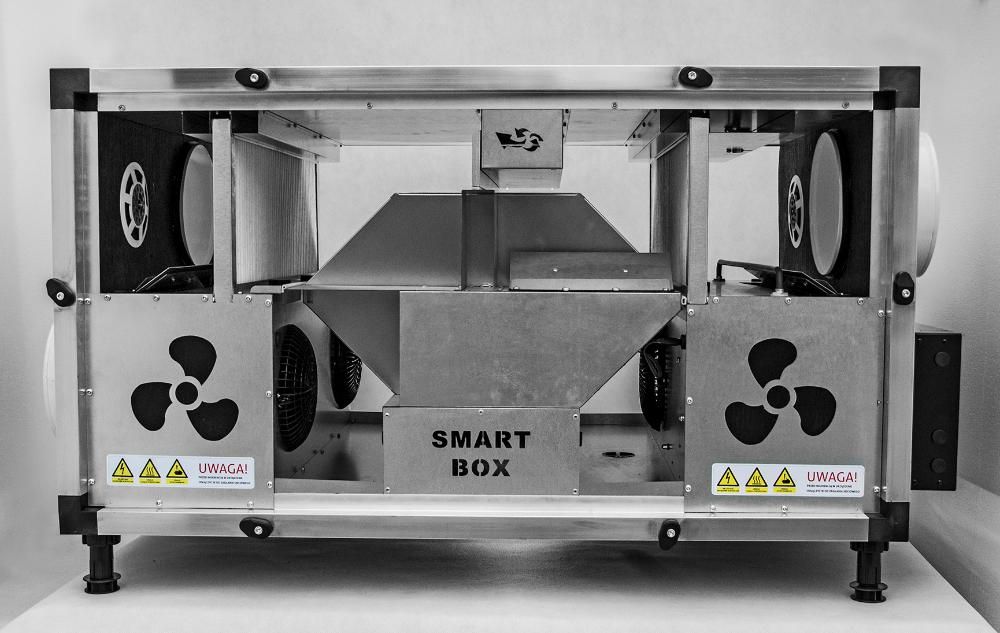

Centrala wentylacyjna zastosowana w modelowym Projekcie Stodoła
Obudowa została wyciszona matami z wełny skalnej i mineralnej, o bardzo dobrych parametrach, zapewniając wyciszenie do 38 dB. Stojąc bezpośrednio przy urządzeniu, na standardowym trybie jego pracy, urządzenie jest niesłyszalne, szum pojawia się w momencie wejścia na wyższe obroty.
Pobór energii elektrycznej, klasa A+ w standardzie i roczne zużycie energii elektrycznej (RZE) dla klimatu umiarkowanego 236,5 kWh/rok, co daje kwotę 130 zł rocznie na energię potrzebną do zasilenia rekuperatora.
Wymiennik przeciwprądowy wykonany z PET
Rekuperacja to przede wszystkim odzysk ciepła. centrala wyposażony jest w przeciwprądowy wymiennik ciepła, o znacznie większej powierzchni w stosunku do wydajności centrali tak, by zwiększyć sprawność odzysku ciepła (aktualnie posiada największy wymiennik wśród dostępnych producentów o tej wydajności). Również z tego względu odzysk ma stabilną charakterystykę- odzysk ciepła nieznacznie tylko maleje wraz ze wzrostem wydajności centrali (czyli przepływu powietrza).
Wykres sprawności odzysku w zależności od wydajności centrali
Centrala wyposażona jest także w funkcje przechładzania nocnego oraz odzysku chłodu. Przechładzanie nocne polega na wykorzystaniu bypassu (przepustu) powodującego, że nocne chłodniejsze powietrze wpada bezpośrednio do pomieszczenia. Odzysk chłodu to reakcja na zmiany temperatury w pomszczeniu pozwalająca odzyskiwać chłód przy zastosowaniu np. klimatyzacji.
Bardzo ciekawą alternatywą letnią jest możliwość współpracy rekuperatora z pompą ciepła tak, by chłodzić pomieszczenia. Można zastosować to rozwiązanie w prawie każdym rekuperatorze. Zazwyczaj rozwiązanie to polega na montażu wodnej chłodnicy kanałowej na kanale nawiewnym centrali. Pompa ciepła o odwróconym biegu, zasila chłodnicę w zimną wodę i schładza powietrze.
Skończona kotłownia, rekuperator podwieszony poniżej jednostka wewnetrzna pompy ciepła oraz zbiornik.
Tyle teorii. Układ wentylacji i centrala są już zamontowane, więc praktyka pokaże jak system się sprawdza. Na bieżąco będziemy tto monitorować. Urządzenia wentylacyjne to już wyższa szkoła jazdy. Nie jest to zero jedynkowe, jest tu wiele elementów, na które zwracają uwagę specjaliści w tej branży. Wiecej informacji dotyczących samego urządzenia znajdziecie na stonie producenta. Dokonując wyboru staramy się by był jak najlepszy i jak najbardziej świadomy. Powyższy wpis to nasz subiektywny wybór, który sprawdzamy na własnej skórze i mamy nadzieję, że przybliży Was do własnego wyboru 🙂 Wkrótce więcej fotografi z poszczególnych etapów montażu.
Rekuperator podwieszony pod sufitem, za pomocą wsporników mocowanych do ściany, od dołu odprowadzana jest woda ze skroplin
Aktualizacja z 2021 roku:
Obecnie w modelowej Stodole wymieniliśmy rekuperator, na nowocześniejsza i bardziej kompaktową konstrukcję Mitsubishi electric Lossnay VL-CZPVU-R-E . Poprzedni rekuperator był za duży jak na nasze potrzeby dodatkowo przekonaliśmy się do tej marki, ponieważ od początku posiadamy pompę ciepła, dodatkowo montujemy klimatyzację Mitsubishi, także sterowanie będzie możliwe za pośrednictwem jednej platformy. Rekuperator Lossnay posiada nowocześniejszą konstrukcję, automatykę i wymiennik, dodatkowo zajmuje 3 razy mniej miejsca.
-
- Rekuperator Mitsubishi
-
- Nasz poprzedni Rekuperator
-
- Rekuperator Mitsubishi
-
- Nasz poprzedni Rekuperator
Kilka informacji wymiary 56,3×59,5×38,6cm. Od frontu jest dostęp do filtrów, wyjmujemy je po prostu pociągając za nie. Nasza poprzednia centrala miała ukryte filtry wewnątrz urządzenia, a by się do nich dostać trzeba było odkręcić przednią część obudowy. Nieporęczne i uciążliwe, wymagało użycia śrubokręta i często pomocy drugiej osoby. Łatwy dostęp jest zdecydowanie dużą zaletą, na którą warto zwrócić uwagę, szczególnie gdy dojście do rekuperatora jest utrudnione. Dodatkowo w tym modelu Mitsubishi mamy opcjonalny, trzeci filtr po stronie powietrza nawiewanego do oczyszczania powietrza w najbardziej zanieczyszczonych środowiskach, a ponieważ takich u nas w Polsce nie brakuje to uważamy, że to bardzo ciekawa opcja, z której na pewno będziemy korzystać w sezonach grzewczych.
- przede wszystkim szybki dostęp do 4 stopni ustawień prędkości- normalny, średni, podwyższony i czyszczenie (szybkie przewietrzenie domu), sami możemy regulować jaki % pracy rekuperatora ma mieć każdy z tych stopni
- wbudowana funkcja pełnego obejścia (full bypass)- to umożliwia urządzeniu doprowadzenie świeżego powietrza z zewnątrz bez odzyskiwania ciepła. Idealne rozwiązanie do schłodzenia wieczorem przegrzanego mieszkania. Dzięki czujnikom temperatury urządzenie może działać automatycznie, wejść w tryb obejścia, gdy wykryje, że w pomieszczeniu jest cieplej niż jest to pożądane, a powietrze na zewnętrz jest wystarczająco chłodne. Sami decydujemy o wartościach progowych, czyli minimalnej temp. zewnętrznej, docelowej temp. wewnątrz i górnej granicy różnicy temperatur
- tryb wakacyjny
- tryb nocny- ustawiamy godziny, w których ma on pracować cicho i oszczędnie
- dodatkowo rekuperator zlicza ilość przepracowanych godzin i informuje o konieczności wymiany filtrów
Dobrze jest móc sterować urządzeniem w tak zaawansowany sposób, bo tylko wtedy możemy w pełni wykorzystać jego potencjał 👍
Tak wygląda po montażu z bliska
Więcej informacji poświecimy w oddzielnym wpisie.
