Projekt Stodoła 70 [82,47 m²]

3000,00

Budynek piętrowy

Projekt budynku możliwy do realizacji na zgłoszenie. Budynek z poddaszem użytkowym oraz zadaszonym tarasem

  • Powierzchnia użytkowa                      82,47 m²
  • Powierzchnia zabudowy                    70 m²
  • Wysokość budynku w kalenicy              6,80m
  • Kąt nachylenia dachu                                 40 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie. Projekt typowy w Realizacji w związku z czym dostawa jest wydłużona do ok. 4 tygodni, termin potwierdzany jest mailowo w momencie zamówienia.



Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA 70 WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 82,47 m²



    • Powierzchnia użytkowa                        82,47 m²
    • Powierzchnia zabudowy budynku       70 m²
    • Wysokość budynku w kalenicy            6,80m
    • Kąt nachylenia dachu                              40 st.
    • Powierzchnia dachu skośnego budynku    84,77 m²
    • Szerokość elewacji frontowej z garażem         10,38 m
    • Długość budynku z garażem                   6,74 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

RZUTY:


WARIANT TURYSTYCZNY:


SCHEMATYCZNE PRZEKRÓJ


FUNKCJA:

Stodoła 70 wersja a to propozycja małego, ekonomicznego domu o wygodnym układzie funkcjonalnym spełniającym codzienne potrzeby.  Funkcja została zaprojektowana na planie prostokąta. W strefie wejściowej znajduje się wygodny wiatrołap z pojemną szafą oraz przestrzenią przeznaczoną na wewnętrzną jednostkę pompy ciepła.

Komunikacja wraz ze schodami na poddasze dzieli parter na dwie strefy – dzienną oraz prywatną. Część wypoczynkowa połączona jest z otwartą kuchnią – cała przestrzeń doświetlona jest dużymi przeszkleniami z każdej strony pomieszczenia. Poprzez okna możliwy jest  łatwy dostęp do zadaszonego tarasu . Pod schodami zaplanowano spiżarnię/schowek jako dodatkowe miejsce do przechowywania łatwo dostępny z kuchni. Sypialnia główna znajduje się w pobliżu kompaktowej, ale nadal wygodnej łazienki. Na poddaszu zlokalizowano dwa pokoje oraz drugą  łazienkę.

Atutem obu łazienek są doświetlenia naturalnym światłem dziennym poprzez okna.

Budynek możliwy jest również w drugim wariancie parterowego domu weekendowego z antresolą .

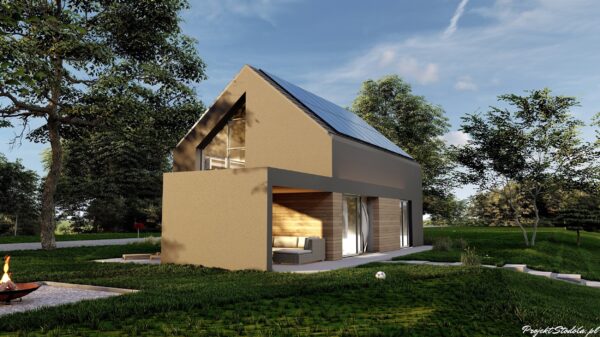

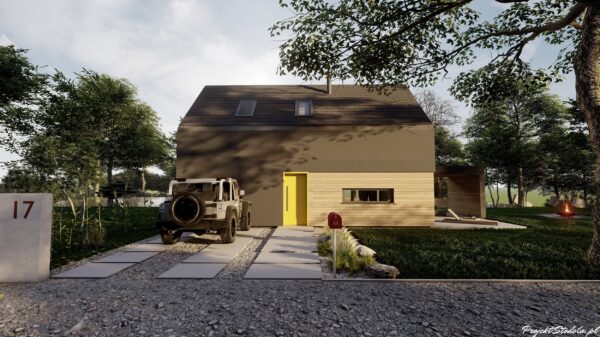

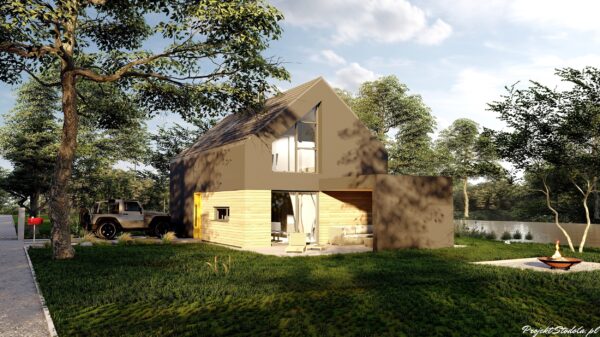

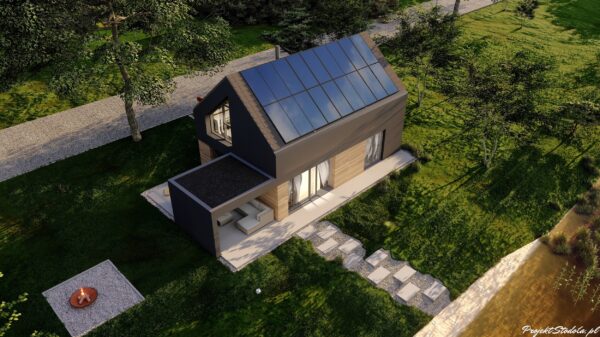

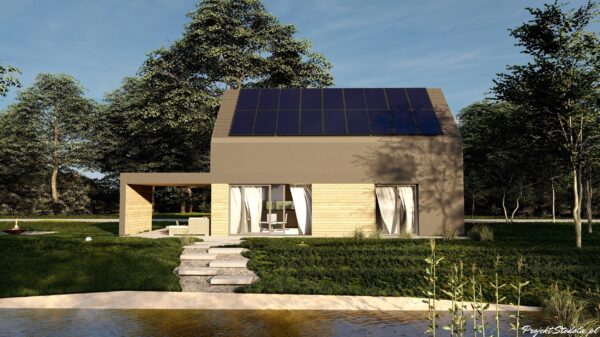

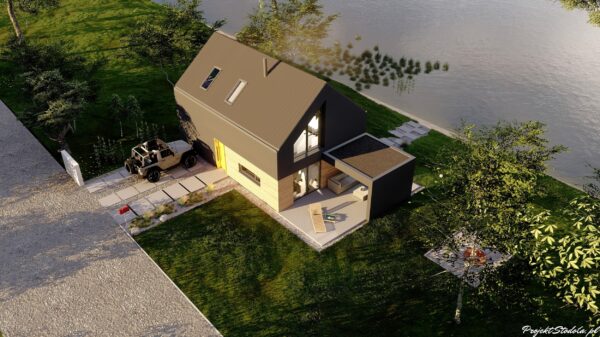

WIZUALIZACJE:

BRYŁA:

Prosty dom typu stodoła, dwukondygnacyjny, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 40°. Do bryły głównej budynku, od boku,  dostawiono zadaszenie tarasu.  Stodoła utrzymana w jednolitej i minimalistycznej stylistyce.  Przełamaniem jej jest duża, szklana fasada na połowie ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na dwóch osiach, prosty dwuspadowy dach i  drewniany strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Elewacja budynku z zastosowaniem ciemnego tynku oraz akcentowo drewna zakonserwowanego poprzez opalanie. Technika opalania pozwala ochronić drewno przed zewnętrznymi czynnikami atmosferycznymi. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony bocznej lub tylnej elewacji. Poszczególne warianty zostały przedstawione poniżej. Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od północy, ewentualnie od zachodu lub wschodu.


WIZUALIZACJE WNĘTRZ:

*w trakcie opracowania


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Z wjazdem możliwym praktycznie z każdej strony świata

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + Stryopianściany działowe silikatowe
ELEWACJA:  jasna deska drewniana,  ciemny tynk
STROP:    strop betonowy Teriva
SCHODY:  systemowe drewniane, żelbetowe
DACH:   dachówka ceramiczna lub betonowa

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 22 paneli na jednej połaci,  co generuje moc ok. 7 kW.


KOSZTORYS UPROSZCZONY

*w trakcie opracowania


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA 70 WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 82,47 m²



    • Powierzchnia użytkowa                        82,47 m²
    • Powierzchnia zabudowy budynku       70 m²
    • Wysokość budynku w kalenicy            6,80m
    • Kąt nachylenia dachu                              40 st.
    • Powierzchnia dachu skośnego budynku    84,77 m²
    • Szerokość elewacji frontowej z garażem         10,38 m
    • Długość budynku z garażem                   6,74 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

RZUTY:


SCHEMATYCZNE PRZEKRÓJ


FUNKCJA:

Stodoła 70 wersja a to propozycja małego, ekonomicznego domu o wygodnym układzie funkcjonalnym spełniającym codzienne potrzeby.  Funkcja została zaprojektowana na planie prostokąta. W strefie wejściowej znajduje się wygodny wiatrołap z pojemną szafą oraz przestrzenią przeznaczoną na wewnętrzną jednostkę pompy ciepła.

Komunikacja wraz ze schodami na poddasze dzieli parter na dwie strefy – dzienną oraz prywatną. Część wypoczynkowa połączona jest z otwartą kuchnią – cała przestrzeń doświetlona jest dużymi przeszkleniami z każdej strony pomieszczenia. Poprzez okna możliwy jest  łatwy dostęp do zadaszonego tarasu . Pod schodami zaplanowano spiżarnię/schowek jako dodatkowe miejsce do przechowywania łatwo dostępny z kuchni. Sypialnia główna znajduje się w pobliżu kompaktowej, ale nadal wygodnej łazienki. Na poddaszu zlokalizowano dwa pokoje oraz drugą  łazienkę.

Atutem obu łazienek są doświetlenia naturalnym światłem dziennym poprzez okna.

Budynek możliwy jest również w drugim wariancie parterowego domu weekendowego z antresolą .


WIZUALIZACJE:

BRYŁA:

Prosty dom typu stodoła, dwukondygnacyjny, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 40°. Do bryły głównej budynku, od boku,  dostawiono zadaszenie tarasu.  Stodoła utrzymana w jednolitej i minimalistycznej stylistyce.  Przełamaniem jej jest duża, szklana fasada na połowie ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na dwóch osiach, prosty dwuspadowy dach i  drewniany strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Elewacja budynku z zastosowaniem ciemnego tynku oraz akcentowo drewna zakonserwowanego poprzez opalanie. Technika opalania pozwala ochronić drewno przed zewnętrznymi czynnikami atmosferycznymi. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony bocznej lub tylnej elewacji. Poszczególne warianty zostały przedstawione poniżej. Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od północy, ewentualnie od zachodu lub wschodu.


WIZUALIZACJE WNĘTRZ:

*w trakcie opracowania


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Z wjazdem możliwym praktycznie z każdej strony świata

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + Stryopianściany działowe silikatowe
ELEWACJA:  jasna deska drewniana,  ciemny tynk
STROP:    strop betonowy Teriva
SCHODY:  systemowe drewniane, żelbetowe
DACH:   dachówka ceramiczna lub betonowa

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 22 paneli na jednej połaci,  co generuje moc ok. 7 kW.


KOSZTORYS UPROSZCZONY

*w trakcie opracowania


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
