Projekt Stodoła Ergo [146,54m²]

4900,00

Stodoła Ergo

Ergonomiczna Stodoła. Projekt budynku z pełnym piętrem i wiatą garażową, którą  można zaadaptować na garaż.

  • Powierzchnia użytkowa                       146,54 m²
  • Powierzchnia zabudowy                       99,83 m²
  • Wysokość budynku w kalenicy               8,34 m
  • Kąt nachylenia dachu                                 35 st.
  • Ogrzewanie – pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.

Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA ERGO WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 146,54 m² + 34,38 m² wiata garażowa



  • Powierzchnia użytkowa                                               146,54 m²
  • Powierzchnia pod wiatą garażową                              34,38 m²
  • Powierzchnia zabudowy budynku                               99,83 m²
  • Wysokość budynku w kalenicy                                        8,34 m
  • Kąt nachylenia dachu                                                         35 st.
  • Powierzchnia dachu  budynku                                     111,92 m²
  • Szerokość elewacji frontowej                                         6,72 m
  • Długość budynku z garażem                                         15,29 m
  • Ogrzewanie – pompa ciepła, ogrzewanie podłogowe

RZUTY:

SCHEMATYCZNE PRZEKROJE:


FUNKCJA:

Stodoła Ergo  to budynek ergonomiczny, funkcjonalny, posiada bardzo prostą bryłę z dwuspadowym dachem, ekonomiczną w budowie. Rzut oparty jest na planie prostokąta. Poddasze ma pełną wysokość, bez skosów, więc możesz w pełni wykorzystać każdy centymetr.

Ma bardzo optymalny stosunek funkcji i metrażu do ceny budowy. Dom sprawdzi się idealnie dla czteroosobowej rodziny.

Budynek zakłada tradycyjny rozkład funkcji. Na parterze zaprojektowano część ogólnodostępną, na piętrze część prywatną, nocną z sypialniami. Na parterze, po przejściu wiatrołapu znajdują się reprezentacyjne, lekkie schody na piętro, następnie przechodzimy do przestronnego salonu z jadalnią i kuchnią, na końcu którego znajduje się duże przeszklenie przesuwne na całej ścianie budynku zapewniające kontakt z ogrodem i piękny efekt wizualny. Na parterze znajduje się także łazienka, pomieszczenie techniczne, spiżarnia i dodatkowy mały pokój. Na poddaszu umieszczono 3 pokoje, w tym jeden z garderobą, dużą łazienkę i pralnię. Z powodzeniem jest możliwość zmiany i wydzielenia prywatnej łazienki dla sypialni rodziców i drugiej ogólnodostępnej.

Strefa tarasu jest zadaszona z dwóch stron budynku. Przy budynku zaprojektowano wiatę garażową w konstrukcji lekkiej z dwoma pełnymi ścianami. Jest możliwość adaptacji wiaty na garaż, z bezpośrednim połączeniem z budynkiem.


BRYŁA:

Prosty dom piętrowy typu nowoczesna stodoła, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 35°. Do bryły głównej budynku, od boku,  dostawiono wiatę garażową. Dzięki temu inwestycję można etapować, zupełnie zrezygnować z wiaty czy np. zamienić wiatę na garaż.  budynek utrzymana jest w jednolitej i minimalistycznej stylistyce. Wiata garażowa oraz zadaszenie tarasu nadaje budynkowi nowoczesnego wyglądu, poza aspektem wizualnym mają również duże znaczenie funkcjonalne. Dach płaski nad dużym przeszkleniem ogranicza penetrację promieni słonecznych co zapobiega przegrzewaniu się wnętrza w upalne dni.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na dwóch osiach, prosty dwuspadowy dach w konstrukcji  więzaru dachowego i  strop żelbetowy  . Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Naturalna elewacja budynku z zastosowaniem jasnego drewna elewacyjnego w układzie pionowym. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony tylnej elewacji. Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu oraz północy.

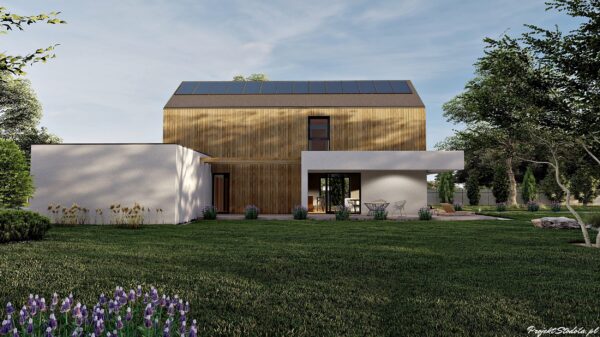

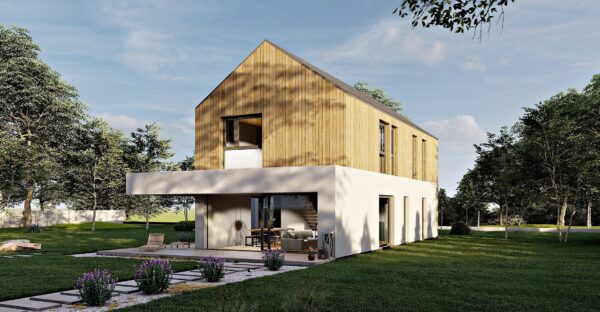

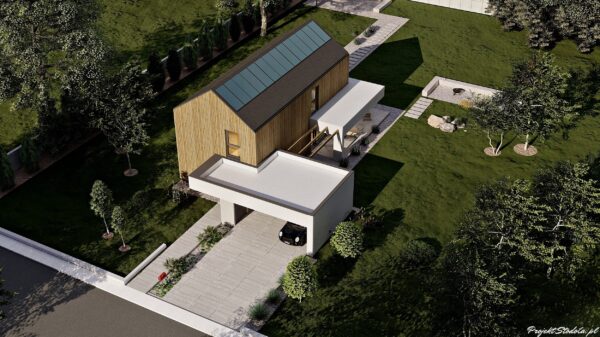

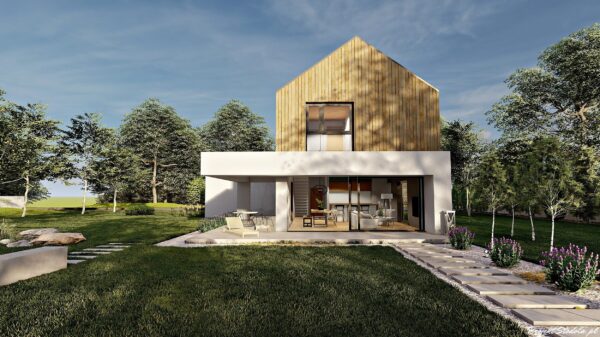

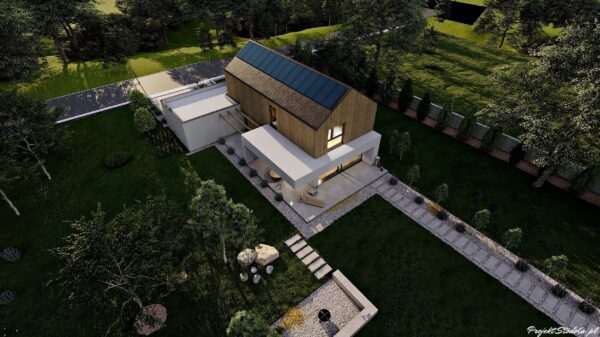

WIZUALIZACJE:


MINIMALNE WYMIARY DZIAŁKI:

Z uwagi na kompaktowy kształt, budynek można usytuować na działce w kilku wariatach. Najlepszym usytuowaniem jest wjazd od strony północnej działki, ale bardzo dobrze sprawdzi się również wjazd od strony wschodniej i zachodniej. W projekcie jest możliwość także rezygnacji z garażu lub jego przemieszczenie, w ramach zmian w projekcie bazowym. Wariant pierwszy zakłada usytuowanie budynku z garażem z wjazdem od krótszego boku, wariant 2 z garażem jednostanowiskowym, wariant 2 i 3 zakłada brak garażu i minimalną wielkość działki.




STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe – bloczek z betonu komórkowego + styropian grafitowy, ściany działowe silikatowe
ELEWACJA:  jasna deska drewniana, tynk jasny
STROP:   strop żelbetowy
SCHODY:  systemowe drewniane
DACH:   dachówka ceramiczna lub betonowa

Dodatkowo prosty, dwuspadowy dach pozwala na bezproblemowy, estetyczny montaż instalacji fotowoltaicznej (najlepiej na połaci południowej lub wsch/zach).  Na wizualizacjach zaprezentowano 26 paneli  generujących ok. 10 kW mocy.


KOSZTORYS UPROSZCZONY

STAN ZERO :   56 391 zł
STAN SUROWY ZAMKNIĘTY:   338 490 zł
STAN DEWELOPERSKI: 577 524 zł

  • kwoty netto,  poziom cen III kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie? Chciałbyś zbudować Stodołę w 5 miesięcy? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


CO ZAWIERA PROJEKT GOTOWY? ZAWARTOŚĆ PROJEKTU

Każdy z naszych pakietów projektów zawiera 3 egzemplarze Projektu Architektoniczno- Budowlanego oraz 2 egzemplarze Projektu Technicznego. Szczegółowy opis co zawiera projekt znajdziesz tutaj

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian. By dowiedzieć się co możemy dla Ciebie zrobić zajrzyj na zakładkę USŁUGI


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT

Wersja lustrzane odbicie

STODOŁA ERGO WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 146,54 m² + 34,38 m² wiata garażowa



  • Powierzchnia użytkowa                                               146,54 m²
  • Powierzchnia pod wiatą garażową                              34,38 m²
  • Powierzchnia zabudowy budynku                               99,83 m²
  • Wysokość budynku w kalenicy                                        8,34 m
  • Kąt nachylenia dachu                                                         35 st.
  • Powierzchnia dachu  budynku                                     111,92 m²
  • Szerokość elewacji frontowej                                         6,72 m
  • Długość budynku z garażem                                         15,29 m
  • Ogrzewanie – pompa ciepła, ogrzewanie podłogowe

RZUTY:

SCHEMATYCZNE PRZEKROJE:



FUNKCJA:

Stodoła Ergo  to budynek ergonomiczny, funkcjonalny, posiada bardzo prostą bryłę z dwuspadowym dachem, ekonomiczną w budowie. Rzut oparty jest na planie prostokąta. Poddasze ma pełną wysokość, bez skosów, więc możesz w pełni wykorzystać każdy centymetr.

Ma bardzo optymalny stosunek funkcji i metrażu do ceny budowy. Dom sprawdzi się idealnie dla czteroosobowej rodziny.

Budynek zakłada tradycyjny rozkład funkcji. Na parterze zaprojektowano część ogólnodostępną, na piętrze część prywatną, nocną z sypialniami. Na parterze, po przejściu wiatrołapu znajdują się reprezentacyjne, lekkie schody na piętro, następnie przechodzimy do przestronnego salonu z jadalnią i kuchnią, na końcu którego znajduje się duże przeszklenie przesuwne na całej ścianie budynku zapewniające kontakt z ogrodem i piękny efekt wizualny. Na parterze znajduje się także łazienka, pomieszczenie techniczne, spiżarnia i dodatkowy mały pokój. Na poddaszu umieszczono 3 pokoje, w tym jeden z garderobą, dużą łazienkę i pralnię. Z powodzeniem jest możliwość zmiany i wydzielenia prywatnej łazienki dla sypialni rodziców i drugiej ogólnodostępnej.

Strefa tarasu jest zadaszona z dwóch stron budynku. Przy budynku zaprojektowano wiatę garażową w konstrukcji lekkiej z dwoma pełnymi ścianami. Jest możliwość adaptacji wiaty na garaż, z bezpośrednim połączeniem z budynkiem.


BRYŁA:

Prosty dom piętrowy typu nowoczesna stodoła, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 35°. Do bryły głównej budynku, od boku,  dostawiono wiatę garażową. Dzięki temu inwestycję można etapować, zupełnie zrezygnować z wiaty czy np. zamienić wiatę na garaż.  budynek utrzymana jest w jednolitej i minimalistycznej stylistyce. Wiata garażowa oraz zadaszenie tarasu nadaje budynkowi nowoczesnego wyglądu, poza aspektem wizualnym mają również duże znaczenie funkcjonalne. Dach płaski nad dużym przeszkleniem ogranicza penetrację promieni słonecznych co zapobiega przegrzewaniu się wnętrza w upalne dni.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na dwóch osiach, prosty dwuspadowy dach w konstrukcji  więzaru dachowego i  strop żelbetowy  . Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Naturalna elewacja budynku z zastosowaniem jasnego drewna elewacyjnego w układzie pionowym. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony tylnej elewacji. Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu oraz północy.


WIZUALIZACJE:


MINIMALNE WYMIARY DZIAŁKI:

Z uwagi na kompaktowy kształt, budynek można usytuować na działce w kilku wariatach. Najlepszym usytuowaniem jest wjazd od strony północnej działki, ale bardzo dobrze sprawdzi się również wjazd od strony wschodniej i zachodniej. W projekcie jest możliwość także rezygnacji z garażu lub jego przemieszczenie, w ramach zmian w projekcie bazowym. Wariant pierwszy zakłada usytuowanie budynku z garażem z wjazdem od krótszego boku, wariant 2 z garażem jednostanowiskowym, wariant 2 i 3 zakłada brak garażu i minimalną wielkość działki.




STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe – bloczek z betonu komórkowego + styropian grafitowy, ściany działowe silikatowe
ELEWACJA:  jasna deska drewniana, tynk jasny
STROP:   strop żelbetowy
SCHODY:  systemowe drewniane
DACH:   dachówka ceramiczna lub betonowa

Dodatkowo prosty, dwuspadowy dach pozwala na bezproblemowy, estetyczny montaż instalacji fotowoltaicznej (najlepiej na połaci południowej lub wsch/zach).  Na wizualizacjach zaprezentowano 26 paneli  generujących ok. 10 kW mocy.


KOSZTORYS UPROSZCZONY

STAN ZERO :   56 391 zł
STAN SUROWY ZAMKNIĘTY:   338 490 zł
STAN DEWELOPERSKI: 577 524 zł

  • kwoty netto,  poziom cen III kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie? Chciałbyś zbudować Stodołę w 5 miesięcy? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


CO ZAWIERA PROJEKT GOTOWY? ZAWARTOŚĆ PROJEKTU

Każdy z naszych pakietów projektów zawiera 3 egzemplarze Projektu Architektoniczno- Budowlanego oraz 2 egzemplarze Projektu Technicznego. Szczegółowy opis co zawiera projekt znajdziesz tutaj

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian. By dowiedzieć się co możemy dla Ciebie zrobić zajrzyj na zakładkę USŁUGI


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
