Projekt Stodoła L+ [272,0 m²]

5800,00

Budynek piętrowy

Rozbudowana i powiększona wersja Stodoły L. Garaż dostawiony do głównej bryły budynku

  • Powierzchnia użytkowa                      272,0 m²
  • Powierzchnia zabudowy                    259,057 m²
  • Wysokość budynku w kalenicy              8,38 m
  • Kąt nachylenia dachu                                 45 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie. W przypadku wyboru wariantu “Master Bedroom” . Prosimy o wpisanie to w uwagach podczas zamówienia.

Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA L+ WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 231,54 m² + 40,46 m² garaż *



    • Powierzchnia użytkowa                        272 m² [ wariant MS 272,23]
    • Powierzchnia zabudowy budynku         259,057 m²
    • Wysokość budynku w kalenicy                  8,38 m
    • Kąt nachylenia dachu                                    45 st.
    • Powierzchnia dachu skośnego budynku    304,91 m²
    • Szerokość elewacji frontowej                    15,665 m
    • Długość budynku z garażem                   24,78 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

*Powierzchnia użytkowa wersji “Master Bedroom”

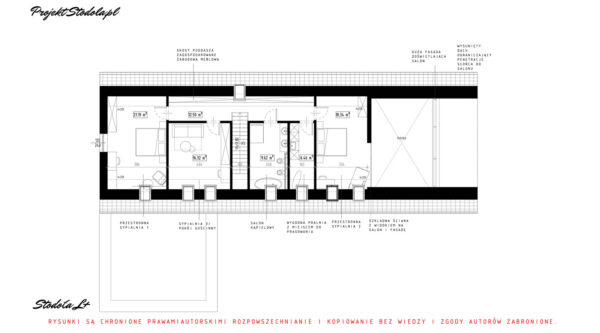

RZUTY:


SCHEMATYCZNE PRZEKROJE


FUNKCJA:

Rozbudowana i większa wersja Stodoły L. Budynek posiada prosty, czytelny układ funkcjonalny. Zadaszona strefa prowadzi do budynku. W strefie wejściowej znajduje się wygodny wiatrołap połączony z dwustanowiskowym garażem . Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej salonem. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i tarasami.  W pierwszej części domu zlokalizowano dwa pokoje z łazienką, pomieszczenie techniczne oraz pokój biurowy. Rozkład parteru możliwy jest jeszcze w drugim wariancie, z dużą sypialnią Master, niezależną łazienką i garderobą .Na końcu budynku znajduje się kuchnia połączona z jadalnią i salonem. Wygodna, przestronna kuchnia z dużą wyspą wyposażona jest w spiżarnię. Salon otwarty jest na pełną wysokość do konstrukcji dachu oraz otwiera się na taras i  działkę poprzez duże przeszklenia od dwóch stron budynku. Fasada podzielona jest na dwie części, umożliwiając montaż na dolnej części żaluzji fasadowych, a nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. Obudowanie tarasu pozwala także na prywatność w przypadku niewielkiej odległości do bocznych granic działki i sąsiedniej zabudowy oraz osłania przed wiatrem. Zabudowę meblową planuje się we wnękach salonu, umożliwiając  ukrycie mebli w sposób uporządkowany.

Z korytarza komunikacyjnego schodami możemy dostać się na poddasze. Na poddaszu znajdują się 3 sypialnie, salon kąpielowy oraz pralnia z suszarnią i prasowalnią. Pokój od strony frontowej posiada okno w ścianie zewnętrznej, sypialnia na drugim końcu korytarza doświetlona jest oknami połaciowymi, posiada także przeszklenie z antresoli do salonu, co stanowi bardzo ciekawy element we wnętrzu. W pokojach jest możliwość wydzielenia niezależnych garderób.

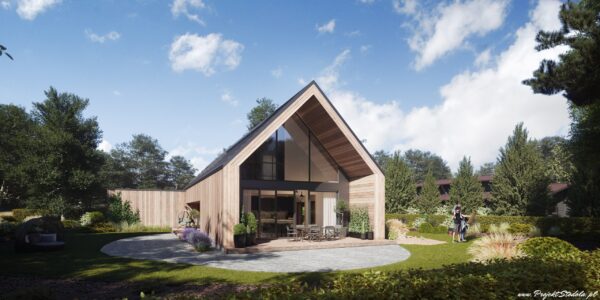

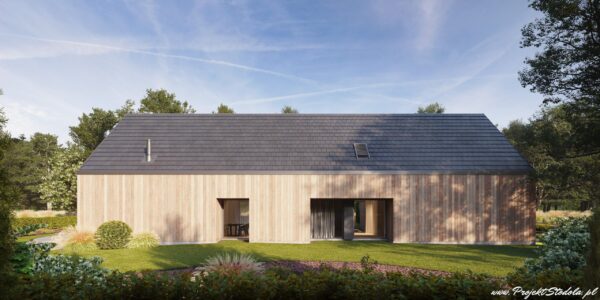

BRYŁA:

Prosty dom dwukondygnacyjny typu nowoczesna stodoła , na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45°. Do bryły głównej budynku, od strony wjazdowej, dostawiono bryłę garażu o płaskim dachu.  Budynek utrzymany w jednolitej i minimalistycznej stylistyce.  Przełamaniem jej jest duża, szklana fasada z wysuniętym dachem od strony tylnej ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych. Nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na czterech osiach, prosty dwuspadowy dach i  betonowy strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Naturalna elewacja budynku z zastosowaniem drewna zakonserwowanego poprzez opalanie. Zastosowano dwa typy desek- deski ciemne i jasne. Technika opalania pozwala ochronić drewno przed zewnętrznymi czynnikami atmosferycznymi. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony tylnej ściany szczytowej. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki. Korzystne jest również usytuowanie na działkach z wjazdem od północy (Wariant 1). Budynek można dostosować również do działki z wjazdem od południa– przeniesienie bramy garażowej i drzwi wejściowych na dłuższą ścianę budynku.


WIZUALIZACJE WNĘTRZ:


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy wariant jest przy wjeździe od strony wschodniej oraz północnej  (Wariant 1 ). W projekcie jest możliwość także rezygnacji z garażu i zaaranżowania tej powierzchni na pokoje mieszkalne lub biuro, gabinet.

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian grafitowy, ściany działowe silikatowe
ELEWACJA:  jasna deska drewniana, blacha
STROP:   betonowy prefabrykowane płyty kanałowe
SCHODY:  systemowe drewniane
DACH:   dachówka ceramiczna lub betonowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=35,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=22,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=66,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

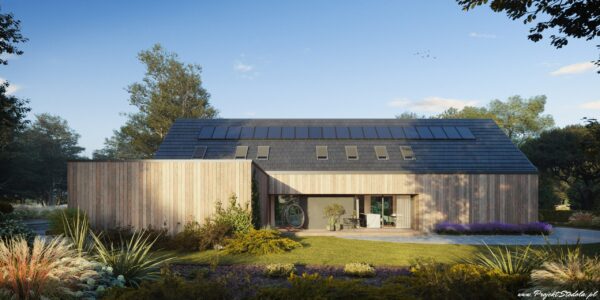

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 55 paneli co generuje moc ok. 17 kW. Na wizualizacjach zaprezentowano 20 paneli generujących ok. 7 kW mocy.


KOSZTORYS UPROSZCZONY *

STAN ZERO:   142 990 zł
STAN SUROWY ZAMKNIĘTY:  595 680 zł
STAN DEWELOPERSKI:   980 560 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.

W przypadku wyboru wariantu “Master Bedroom” . Prosimy o wpisanie to w uwagach podczas zamówienia.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA L+ WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 231,54 m² + 40,46 m² garaż *



    • Powierzchnia użytkowa                        272 m² [ wariant MS 272,23]
    • Powierzchnia zabudowy budynku         259,057 m²
    • Wysokość budynku w kalenicy                  8,38 m
    • Kąt nachylenia dachu                                    45 st.
    • Powierzchnia dachu skośnego budynku    304,91 m²
    • Szerokość elewacji frontowej                    15,665 m
    • Długość budynku z garażem                   24,78 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

*Powierzchnia użytkowa wersji “Master Bedroom”


RZUTY:


SCHEMATYCZNE PRZEKROJE


FUNKCJA:

Rozbudowana i większa wersja Stodoły L. Budynek posiada prosty, czytelny układ funkcjonalny. Zadaszona strefa prowadzi do budynku. W strefie wejściowej znajduje się wygodny wiatrołap połączony z dwustanowiskowym garażem . Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej salonem. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i tarasami.  W pierwszej części domu zlokalizowano dwa pokoje z łazienką, pomieszczenie techniczne oraz pokój biurowy. Rozkład parteru możliwy jest jeszcze w drugim wariancie, z dużą sypialnią Master, niezależną łazienką i garderobą .Na końcu budynku znajduje się kuchnia połączona z jadalnią i salonem. Wygodna, przestronna kuchnia z dużą wyspą wyposażona jest w spiżarnię. Salon otwarty jest na pełną wysokość do konstrukcji dachu oraz otwiera się na taras i  działkę poprzez duże przeszklenia od dwóch stron budynku. Fasada podzielona jest na dwie części, umożliwiając montaż na dolnej części żaluzji fasadowych, a nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. Obudowanie tarasu pozwala także na prywatność w przypadku niewielkiej odległości do bocznych granic działki i sąsiedniej zabudowy oraz osłania przed wiatrem. Zabudowę meblową planuje się we wnękach salonu, umożliwiając  ukrycie mebli w sposób uporządkowany.

Z korytarza komunikacyjnego schodami możemy dostać się na poddasze. Na poddaszu znajdują się 3 sypialnie, salon kąpielowy oraz pralnia z suszarnią i prasowalnią. Pokój od strony frontowej posiada okno w ścianie zewnętrznej, sypialnia na drugim końcu korytarza doświetlona jest oknami połaciowymi, posiada także przeszklenie z antresoli do salonu, co stanowi bardzo ciekawy element we wnętrzu. W pokojach jest możliwość wydzielenia niezależnych garderób.




BRYŁA:

Prosty dom dwukondygnacyjny typu nowoczesna stodoła , na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45°. Do bryły głównej budynku, od strony wjazdowej, dostawiono bryłę garażu o płaskim dachu.  Budynek utrzymany w jednolitej i minimalistycznej stylistyce.  Przełamaniem jej jest duża, szklana fasada z wysuniętym dachem od strony tylnej ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych. Nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na czterech osiach, prosty dwuspadowy dach i  betonowy strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Naturalna elewacja budynku z zastosowaniem drewna zakonserwowanego poprzez opalanie. Zastosowano dwa typy desek- deski ciemne i jasne. Technika opalania pozwala ochronić drewno przed zewnętrznymi czynnikami atmosferycznymi. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony tylnej ściany szczytowej. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki. Korzystne jest również usytuowanie na działkach z wjazdem od północy (Wariant 1). Budynek można dostosować również do działki z wjazdem od południa– przeniesienie bramy garażowej i drzwi wejściowych na dłuższą ścianę budynku.


WIZUALIZACJE WNĘTRZ:


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy wariant jest przy wjeździe od strony wschodniej oraz północnej  (Wariant 1 ). W projekcie jest możliwość także rezygnacji z garażu i zaaranżowania tej powierzchni na pokoje mieszkalne lub biuro, gabinet.

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian grafitowy, ściany działowe silikatowe
ELEWACJA:  jasna deska drewniana, blacha
STROP:   betonowy prefabrykowane płyty kanałowe
SCHODY:  systemowe drewniane
DACH:   dachówka ceramiczna lub betonowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=35,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=22,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=66,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 55 paneli co generuje moc ok. 17 kW. Na wizualizacjach zaprezentowano 20 paneli generujących ok. 7 kW mocy.


KOSZTORYS UPROSZCZONY *

STAN ZERO:   142 990 zł
STAN SUROWY ZAMKNIĘTY:  595 680 zł
STAN DEWELOPERSKI:   980 560 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.

W przypadku wyboru wariantu “Master Bedroom” . Prosimy o wpisanie to w uwagach podczas zamówienia.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
