Projekt Stodoła L Compact [151,55 m²]

4600,00

Budynek piętrowy

Najmniejsza wersja Stodoły L. Budynek z poddaszem użytkowym oraz dostawioną bryłą garażu.

  • Powierzchnia użytkowa                      151,55 m²
  • Powierzchnia zabudowy                    153,33 m²
  • Wysokość budynku w kalenicy              8,48 m
  • Kąt nachylenia dachu                                 45 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.



Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA L COMPACT WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 112,35 m² + 39,2 m² garaż



    • Powierzchnia użytkowa                        151,55 m²
    • Powierzchnia zabudowy budynku       104,84 m²
    • Powierzchnia zabudowy budynku z garażem        153,33 m²
    • Wysokość budynku w kalenicy                  8,48 m
    • Kąt nachylenia dachu                                    45 st.
    • Powierzchnia dachu skośnego budynku    168,87 m²
    • Szerokość elewacji frontowej z garażem         12,8 m
    • Długość budynku z garażem                   19,835m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

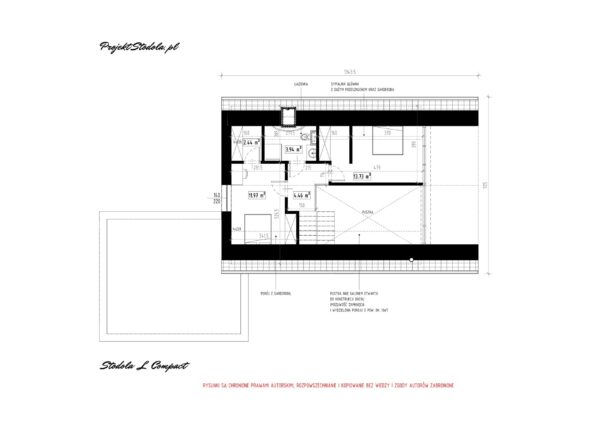

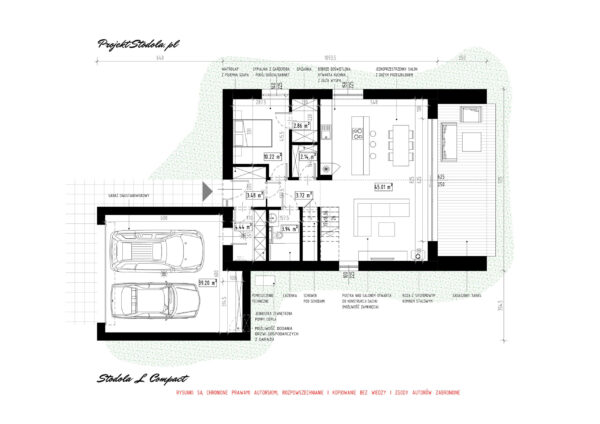

RZUTY:


SCHEMATYCZNE PRZEKROJE:


FUNKCJA:

Stodoła L Compact to najmniejsza wersja Stodoły L. Budynek posiada prosty, czytelny układ funkcjonalny z wejściem od strony ściany szczytowej. W strefie wejściowej znajduje się wygodny wiatrołap połączony za pośrednictwem pomieszczenia technicznego z dwustanowiskowym garażem. Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej przestrzennym salonem z dużym przeszkleniem zapewniającym połączenie z działką i tarasem.  W pierwszej części domu zlokalizowano pokój z garderobą. W centralnej części rzutu usytuowano spiżarnię oraz łazienkę. Na końcu budynku znajduje się otwarta kuchnia połączona z jadalnią i salonem w tej przestrzeni znajdują się również wyeksponowane schody na poddasze. Nad strefą wypoczynkową otwarto przestrzeń na pełną wysokość – do konstrukcji dachu.  Szklana fasada, otwierająca widok na działkę, podzielona jest na dwie części. Umożliwia to montaż na dolnej jej części żaluzji fasadowych.  Nad górną częścią fasady wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. Obudowanie tarasu pozwala także na prywatność w przypadku niewielkiej odległości do bocznych granic działki i sąsiedniej zabudowy oraz osłania przed wiatrem.

Z korytarza komunikacyjnego schodami (otwartymi na salon) możemy dostać się na poddasze. Na poddaszu znajduje się pokój z garderobą, sypialnia główna z garderobą oraz łazienka. Pokój od strony frontowej posiada okno w ścianie szczytowej budynku, sypialnia na drugim końcu korytarza doświetlona jest częścią szklanej fasady. W łazience znajduje się okno połaciowe. Jest możliwość bezproblemowego zamknięcia pustki w salonie i uzyskania czwartego pokoju.

Funkcjonalnie można zrezygnować z bryły garażu pozostawiając sam budynek w swojej prostej kompaktowej formie. Budynek może pełnić funkcje mieszkalną, lub z powodzeniem być obiektem weekendowym lub na wynajem.

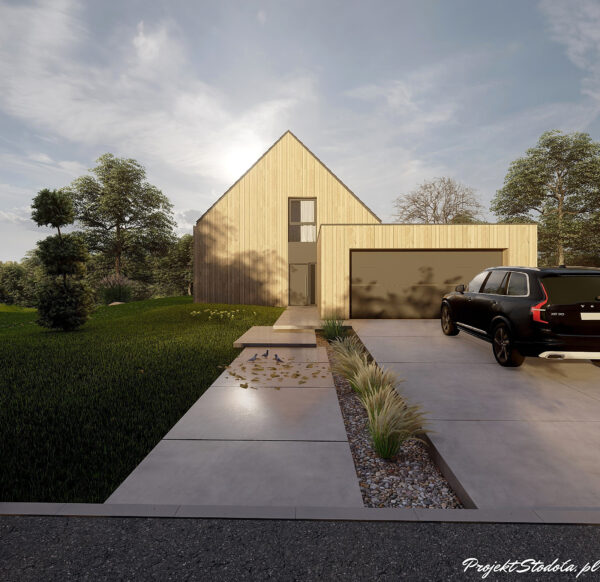

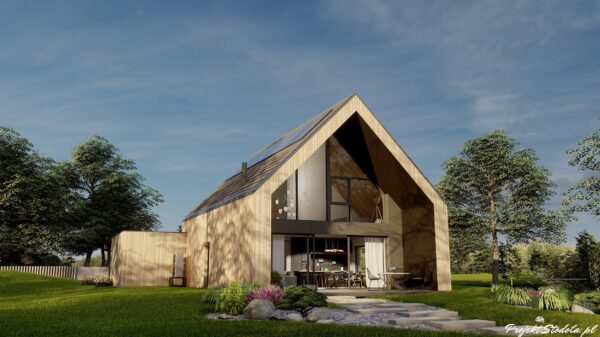

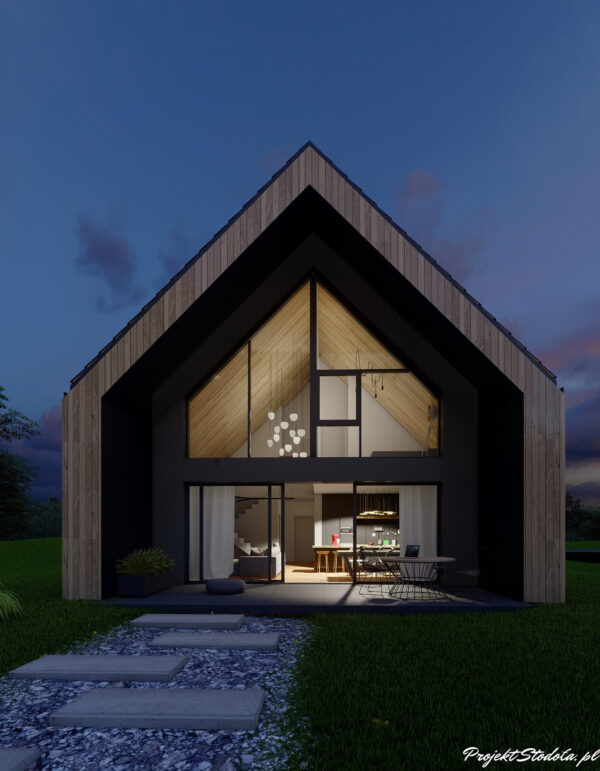

WIZUALIZACJE:

BRYŁA:

Prosty, kompaktowy budynek dwukondygnacyjny typu nowoczesna stodoła, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45°. Do bryły głównej budynku, od strony wjazdowej, dostawiono bryłę garażu z płaskim dachem. Konstrukcyjnie można bezproblemowo zrezygnować z garażu. Budynek utrzymany w jednolitej i minimalistycznej stylistyce.  Przełamaniem jej jest duża, szklana fasada doświetlająca część dzienną z wysuniętym dachem od strony tylnej ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych. Nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i  betonowy strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Naturalna elewacja budynku z zastosowaniem drewna zakonserwowanego poprzez opalanie. Technika opalania pozwala ochronić drewno przed zewnętrznymi czynnikami atmosferycznymi. Budnyk również można wykonać w wersji “miejskiej” czyli białym tynku. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony tylnej ściany szczytowej. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki. Korzystne jest również usytuowanie na działkach z wjazdem od północy .


WIZUALIZACJE WNĘTRZ:


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy Wariant   jest przy wjeździe od strony wschodniej oraz północnej  (Wariant 1) . Jest możliwość likwidacji garażu, uzyskując prostą minimalistyczną bryłę (Wariant 2 możliwy do realizacji jako zmiany w wariancie podstawowym). Wariant 3 to zmiana lokalizacji garażu na ścianę boczną budynku dedykowany działkom, które są szerokie, stosunkowo krótkie. W projekcie w zależności od wielkości działki jest możliwość także rezygnacji z garażu lub jego przemieszczenie na boczną ścianę budynku.

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + wełna skalna, ściany działowe silikatowe
ELEWACJA:  jasna deska drewniana, blacha, ciemny tynk
STROP:    strop monolityczny
SCHODY:  systemowe drewniane, żelbetowe
DACH:   dachówka ceramiczna lub betonowa

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 34 paneli na jednej połąci,  co generuje moc ok. 11 kW. Na wizualizacjach zaprezentowano 24 panele generujących ok. 8 kW mocy.


KOSZTORYS UPROSZCZONY

STAN ZERO:   85 625 zł
STAN SUROWY ZAMKNIĘTY:  341 736 zł
STAN DEWELOPERSKI:   548 808 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA L COMPACT WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 112,35 m² + 39,2 m² garaż



    • Powierzchnia użytkowa                        151,55 m²
    • Powierzchnia zabudowy budynku       104,84 m²
    • Powierzchnia zabudowy budynku z garażem        153,33 m²
    • Wysokość budynku w kalenicy                  8,48 m
    • Kąt nachylenia dachu                                    45 st.
    • Powierzchnia dachu skośnego budynku    168,87 m²
    • Szerokość elewacji frontowej z garażem         12,8 m
    • Długość budynku z garażem                   19,835m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.




RZUTY:


SCHEMATYCZNE PRZEKROJE:


FUNKCJA:

Stodoła L Compact to najmniejsza wersja Stodoły L. Budynek posiada prosty, czytelny układ funkcjonalny z wejściem od strony ściany szczytowej. W strefie wejściowej znajduje się wygodny wiatrołap połączony za pośrednictwem pomieszczenia technicznego z dwustanowiskowym garażem. Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej przestrzennym salonem z dużym przeszkleniem zapewniającym połączenie z działką i tarasem.  W pierwszej części domu zlokalizowano pokój z garderobą. W centralnej części rzutu usytuowano spiżarnię oraz łazienkę. Na końcu budynku znajduje się otwarta kuchnia połączona z jadalnią i salonem w tej przestrzeni znajdują się również wyeksponowane schody na poddasze. Nad strefą wypoczynkową otwarto przestrzeń na pełną wysokość – do konstrukcji dachu.  Szklana fasada, otwierająca widok na działkę, podzielona jest na dwie części. Umożliwia to montaż na dolnej jej części żaluzji fasadowych.  Nad górną częścią fasady wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. Obudowanie tarasu pozwala także na prywatność w przypadku niewielkiej odległości do bocznych granic działki i sąsiedniej zabudowy oraz osłania przed wiatrem.

Z korytarza komunikacyjnego schodami (otwartymi na salon) możemy dostać się na poddasze. Na poddaszu znajduje się pokój z garderobą, sypialnia główna z garderobą oraz łazienka. Pokój od strony frontowej posiada okno w ścianie szczytowej budynku, sypialnia na drugim końcu korytarza doświetlona jest częścią szklanej fasady. W łazience znajduje się okno połaciowe. Jest możliwość bezproblemowego zamknięcia pustki w salonie i uzyskania czwartego pokoju.

Funkcjonalnie można zrezygnować z bryły garażu pozostawiając sam budynek w swojej prostej kompaktowej formie. Budynek może pełnić funkcje mieszkalną, lub z powodzeniem być obiektem weekendowym lub na wynajem.


WIZUALIZACJE:

BRYŁA:

Prosty dom dwukondygnacyjny typu nowoczesna stodoła, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45°. Do bryły głównej budynku, od strony wjazdowej, dostawiono bryłę garażu o płaskim dachu.  Budynek utrzymany w jednolitej i minimalistycznej stylistyce.  Przełamaniem jej jest duża, szklana fasada z wysuniętym dachem od strony tylnej ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych. Nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i  betonowy strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Naturalna elewacja budynku z zastosowaniem drewna zakonserwowanego poprzez opalanie. Technika opalania pozwala ochronić drewno przed zewnętrznymi czynnikami atmosferycznymi. Budnek również można wykonać w wersji “miejskiej” czyli białym tynku. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem od strony tylnej ściany szczytowej. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki. Korzystne jest również usytuowanie na działkach z wjazdem od północy .


WIZUALIZACJE WNĘTRZ:


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy Wariant   jest przy wjeździe od strony zachodniej oraz północnej  (Wariant 1) . Jest możliwość likwidacji garażu, uzyskując prostą minimalistyczną bryłę (Wariant 2 możliwy do realizacji jako zmiany w wariancie podstawowym). Wariant 3 to zmiana lokalizacji garażu na ścianę boczną budynku dedykowany działkom, które są szerokie, stosunkowo krótkie. W projekcie w zależności od wielkości działki jest możliwość także rezygnacji z garażu lub jego przemieszczenie na boczną ścianę budynku.

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + wełna skalna, ściany działowe silikatowe
ELEWACJA:  jasna deska drewniana, blacha, ciemny tynk
STROP:    strop monolityczny
SCHODY:  systemowe drewniane, żelbetowe
DACH:   dachówka ceramiczna lub betonowa

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 34 paneli na jednej połaci,  co generuje moc ok. 11 kW. Na wizualizacjach zaprezentowano 24 panele generujących ok. 8 kW mocy.


KOSZTORYS UPROSZCZONY

STAN ZERO:   85 625 zł
STAN SUROWY ZAMKNIĘTY:  341 736 zł
STAN DEWELOPERSKI:   548 808 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
