Projekt Stodoła L+ Parterowa [194 m²]

5500,00

Budynek parterowy

Parterowa wersja Stodoły L+, wygodny budynek z trzema pokojami i salonem oraz dodatkową antresolą. Do głównej bryły budynku dostawiono garaż dwustanowiskowy.

  • Powierzchnia użytkowa                      194,21 m²
  • Powierzchnia zabudowy                      235 m²
  • Wysokość budynku w kalenicy              6,34 m
  • Kąt nachylenia dachu                                 35 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie. Projekt typowy w Realizacji w związku z czym dostawa jest wydłużona do ok. 4 tygodni, termin potwierdzany jest mailowo w momencie zamówienia.



Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA L+ PARTEROWA WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 157,8 m² + 36,2 m² garaż
    • Powierzchnia użytkowa                                        194 m²
    • Powierzchnia zabudowy budynku z garażem    235,55 m²
    • Wysokość budynku w kalenicy                            6,34m
    • Kąt nachylenia dachu                                            35st.
    • Powierzchnia dachu skośnego budynku            250,42 m²
    • Powierzchnia dachu płaskiego                            34,35 m²
    • Szerokość elewacji frontowej z garażem             15,63 m
    • Długość budynku z garażem                                 23,02 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.




RZUTY:


SCHEMATYCZNE PRZEKROJE:


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej znajduje się wygodny wiatrołap połączony z dwustanowiskowym garażem. W pierwszej części domu wydzielono część prywatną gdzie znajdują dwa pokoje, łazienka oraz pomieszczenie techniczne. W centralnej części budynku znajduje się główna sypialnia z niezależną, prywatną łazienką i pojemną garderobą. Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej salonem. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i tarasami. Wygodna, przestronna kuchnia z dużą wyspą (oraz spiżarnią) połączona jest z jadalnią i salonem.  Salon otwarty jest na pełną wysokość – do dachu. Zabudowę meblową planuje się we wnęce salonu, umożliwiając  ukrycie mebli w sposób uporządkowany .Przestrzeń dzienna otwiera się na tarasy i  działkę poprzez duże przeszklenia od dwóch stron budynku. Szklana fasada podzielona jest na dwie części, umożliwiając montaż na dolnej części żaluzji fasadowych, a nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. W salonie elementy konstrukcyjne zostały ukryte tak by nie zasłaniały widoku w salonie i na antresoli.

W komunikacji budynku zaprojektowano schody na antresolę, która jest otwarta na salon. Na poddaszu znajduje się również strych, jest możliwość adaptacji na pomieszczenia użytkowe. W przypadku adaptacji poddasza jest możliwość podniesienia ścianki kolankowej lub zmiany kata nachylenia dachu. Przestrzeń za garażem można rozbudować o dodatkowy pokój lub część gospodarczą dla budynku.

Funkcjonalnie można zrezygnować z bryły garażu pozostawiając sam budynek w swojej prostej kompaktowej formie.

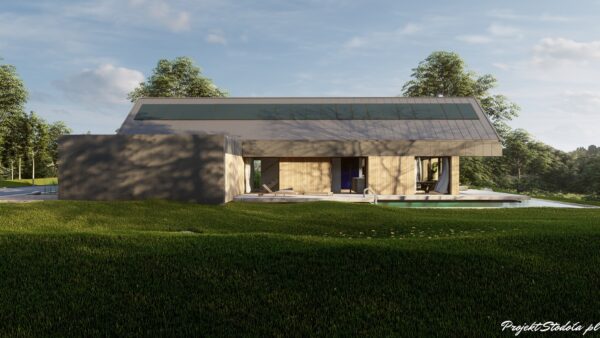

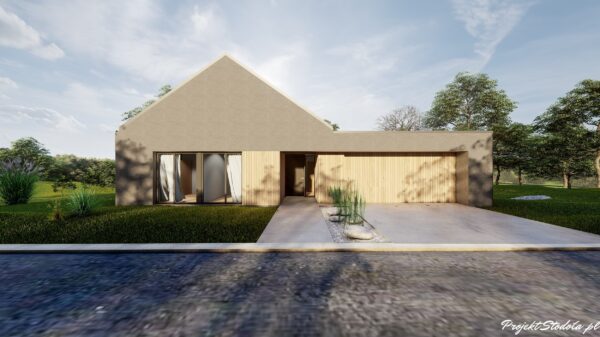

WIZUALIZACJE:

BRYŁA:

Bryła budynku jest prosta typu nowoczesna stodoła, zaplanowana na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 35°. Budynek utrzymany w jednolitej i minimalistycznej stylistyce. Przełamaniem jej jest duża, szklana fasada z wysuniętym częściowo wspornikowym dachem od strony tylnej ściany szczytowej.

Budynek posiada prosty układ konstrukcyjny, prosty dwuspadowy dach . Konstrukcja dachu oparta jest na więzarach dachowych oraz układzie wspornikowym w części otwartej salonu.

Elewacja budynku z zastosowaniem blachy, drewna oraz szarego tynku silikonowego. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany działek z ogrodem i widokiem od strony tylnej i bocznej ściany. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki.


WIZUALIZACJE WNĘTRZ:

*w trakcie opracowania


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy Wariant   jest przy wjeździe od strony zachodniej oraz północnej  (Wariant 1) . Jest możliwość likwidacji garażu, uzyskując prostą minimalistyczną bryłę (Wariant 2 możliwy do realizacji jako zmiany w wariancie podstawowym). W projekcie w zależności od wielkości działki jest możliwość także rezygnacji z garażu lub jego przemieszczenie tak by pasował do działki z wjazdem od południa. Do projektu można dokupić projekt budynku gospodarczego oznaczony bg dopasowanego stylistyczni do budynku o wymiarach 1,5-3mx6,5m, który można usytuować w granicy działki. (przy uwzględnieniu warunków ochrony ppoż)

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian grafitowy/wełna mineralna, ściany działowe silikatowe
ELEWACJA: blacha aluminiowa lub stalowa, jasna deska drewniana, tynk silikonowy
STROP:   betonowy prefabrykowane płyty kanałowe
SCHODY:  systemowe drewniane
DACH:   blacha aluminiowa lub stalowa

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 55 paneli co generuje moc ok. 17 kW. Na wizualizacjach zaprezentowano 22 paneli generujących ok. 8 kW mocy.


KOSZTORYS UPROSZCZONY *

STAN ZERO:   131 800 zł
STAN SUROWY ZAMKNIĘTY:  424 854 zł
STAN DEWELOPERSKI:   741 882

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA L+ PARTEROWA WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 157,8 m² + 36,2 m² garaż
    • Powierzchnia użytkowa                                        194 m²
    • Powierzchnia zabudowy budynku z garażem    235,55 m²
    • Wysokość budynku w kalenicy                            6,34m
    • Kąt nachylenia dachu                                            35st.
    • Powierzchnia dachu skośnego budynku            250,42 m²
    • Powierzchnia dachu płaskiego                            34,35 m²
    • Szerokość elewacji frontowej z garażem             15,63 m
    • Długość budynku z garażem                                 23,02 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.




RZUTY:


SCHEMATYCZNE PRZEKROJE:


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej znajduje się wygodny wiatrołap połączony z dwustanowiskowym garażem. W pierwszej części domu wydzielono część prywatną gdzie znajdują dwa pokoje, łazienka oraz pomieszczenie techniczne. W centralnej części budynku znajduje się główna sypialnia z niezależną, prywatną łazienką i pojemną garderobą. Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej salonem. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i tarasami. Wygodna, przestronna kuchnia z dużą wyspą (oraz spiżarnią) połączona jest z jadalnią i salonem.  Salon otwarty jest na pełną wysokość – do dachu. Zabudowę meblową planuje się we wnęce salonu, umożliwiając  ukrycie mebli w sposób uporządkowany .Przestrzeń dzienna otwiera się na tarasy i  działkę poprzez duże przeszklenia od dwóch stron budynku. Szklana fasada podzielona jest na dwie części, umożliwiając montaż na dolnej części żaluzji fasadowych, a nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. W salonie elementy konstrukcyjne zostały ukryte tak by nie zasłaniały widoku w salonie i na antresoli.

W komunikacji budynku zaprojektowano schody na antresolę, która jest otwarta na salon. Na poddaszu znajduje się również strych, jest możliwość adaptacji na pomieszczenia użytkowe. W przypadku adaptacji poddasza jest możliwość podniesienia ścianki kolankowej lub zmiany kata nachylenia dachu. Przestrzeń za garażem można rozbudować o dodatkowy pokój lub część gospodarczą dla budynku.

Funkcjonalnie można zrezygnować z bryły garażu pozostawiając sam budynek w swojej prostej kompaktowej formie.


WIZUALIZACJE:

BRYŁA:

Bryła budynku jest prosta typu nowoczesna stodoła, zaplanowana na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 35°. Budynek utrzymany w jednolitej i minimalistycznej stylistyce. Przełamaniem jej jest duża, szklana fasada z wysuniętym częściowo wspornikowym dachem od strony tylnej ściany szczytowej.

Budynek posiada prosty układ konstrukcyjny, prosty dwuspadowy dach . Konstrukcja dachu oparta jest na więzarach dachowych oraz układzie wspornikowym w części otwartej salonu.

Elewacja budynku z zastosowaniem blachy, drewna oraz szarego tynku silikonowego. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany działek z ogrodem i widokiem od strony tylnej i bocznej ściany. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki.


WIZUALIZACJE WNĘTRZ:

*w trakcie opracowania


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy Wariant   jest przy wjeździe od strony zachodniej oraz północnej  (Wariant 1) . Jest możliwość likwidacji garażu, uzyskując prostą minimalistyczną bryłę (Wariant 2 możliwy do realizacji jako zmiany w wariancie podstawowym). W projekcie w zależności od wielkości działki jest możliwość także rezygnacji z garażu lub jego przemieszczenie tak by pasował do działki z wjazdem od południa. Do projektu można dokupić projekt budynku gospodarczego oznaczony bg  dopasowanego stylistyczni do budynku o wymiarach 1,5-3mx6,5m, który można usytuować w granicy działki. (przy uwzględnieniu warunków ochrony ppoż)

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian grafitowy/wełna mineralna, ściany działowe silikatowe
ELEWACJA: blacha aluminiowa lub stalowa, jasna deska drewniana, tynk silikonowy
STROP:   betonowy prefabrykowane płyty kanałowe
SCHODY:  systemowe drewniane
DACH:   blacha aluminiowa lub stalowa

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 55 paneli co generuje moc ok. 17 kW. Na wizualizacjach zaprezentowano 22 paneli generujących ok. 8 kW mocy.


KOSZTORYS UPROSZCZONY *

STAN ZERO:   131 800 zł
STAN SUROWY ZAMKNIĘTY:  424 854 zł
STAN DEWELOPERSKI:   741 882

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
