Projekt Stodoła M [177,79 m²]

Wersja lustrzane odbicie

STODOŁA M  WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa  154,52 m² + garaż 32,49 m²

• • Powierzchnia zabudowy budynku z garażem  175,12 m²
  • Wysokość budynku w kalenicy            7,69 m
  • Kąt nachylenia dachu                              45 st.
  • Powierzchnia dachu                              211,5 m²
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
  • Szerokość budynku z garażem           14,16 m
  • Długość budynku z garażem               19,73 m

RZUTY:

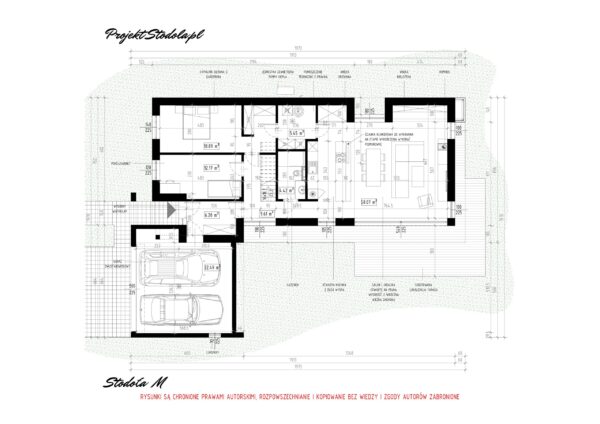

RZUT PARTERU lustro143,31 m²

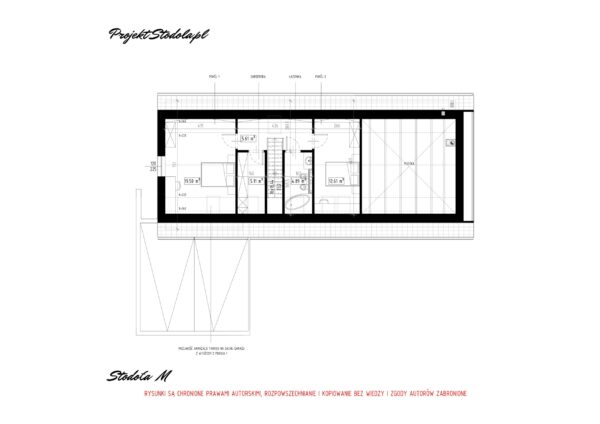

RZUT PODDASZA lustro 42,11m²

SCHEMATYCZNE PRZEKROJE:

FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej wygodny wiatrołap połączony jest z garażem. Na parterze budynku, w części zachodniej, zlokalizowano strefę sypialnianą z łazienką oraz schody na poddasze, pod którymi umieszczono wygodną garderobę. Od strony południowo- wschodniej zlokalizowano kuchnię i jadalnię połączoną z salonem- całość otwiera się na ogród- południową część działki poprzez duże, przesuwne przeszklenia. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. Na poddaszu zlokalizowano dwa pokoje oraz łazienkę. Strefa poddasza ma bardzo duże możliwości aranżacji i podziału. (np. przy zmniejszeniu podwyższonej strefy salonu wydzielenia dodatkowego pokoju na poddaszu). Szczegółowy opis funcji znajduje się tutaj.

WIZUALIZACJE:

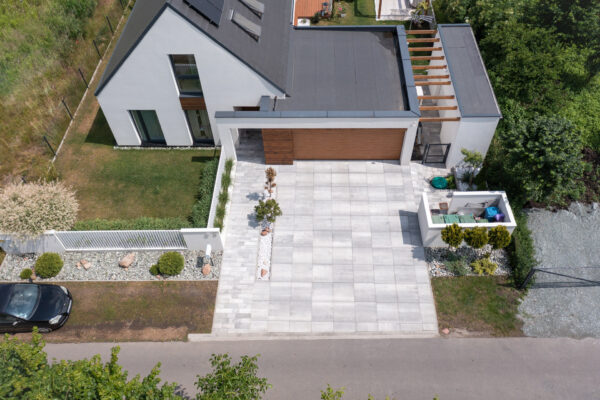

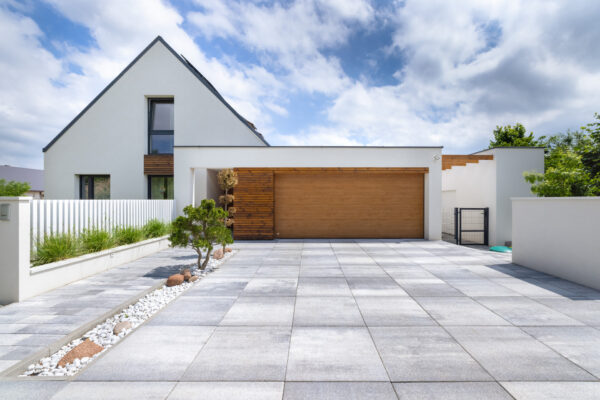

Perspektywa frontowa

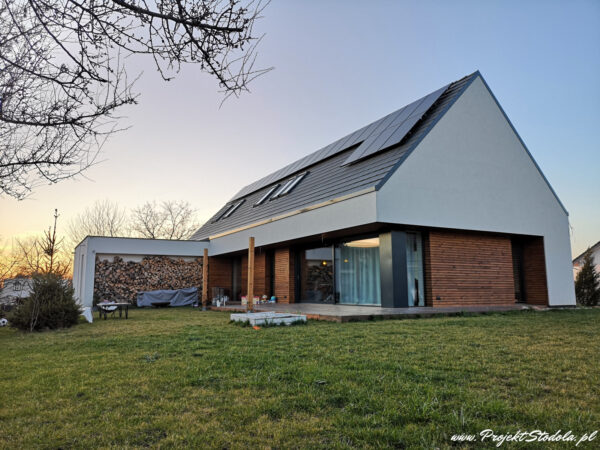

Perspektywa ogrodowa

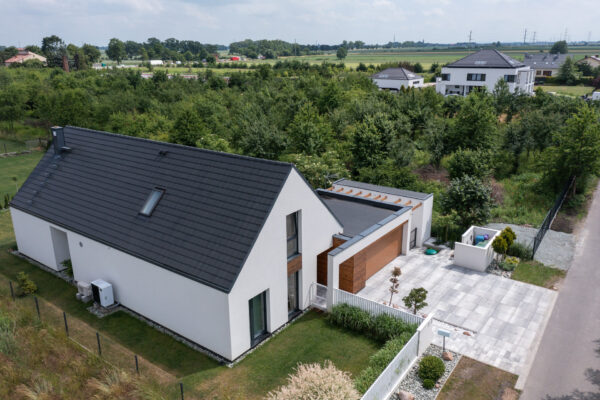

Aksonometria frontowa

Perspektywa południowa

Aksonometria ogrodowa

BRYŁA:

Prosty dom mieszkalny dwukondygnacyjny na planie prostokąta przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45° (kalenica prostopadła do drogi dojazdowej).  Projekt przystosowany jest do wymogów MPZP -dwuspadowego, stromego dachu. Do budynku, od strony wjazdowej, dostawiono bryłę garażu (może niezależnie istnieć bez niego). Prostota układu i konstrukcji sprawia, że dom będzie prosty i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w tonacji naturalnej- biel połączona z naturalnym, ciepłym drewnem. Istnieje możliwość dopasowania materiałów tak by nawiązać do lokalnego kontekstu. Urbanistycznie budynek pasuje do działki z wjazdem od zachodu lub wschodu w wersji z lustrzanym odbiciem.

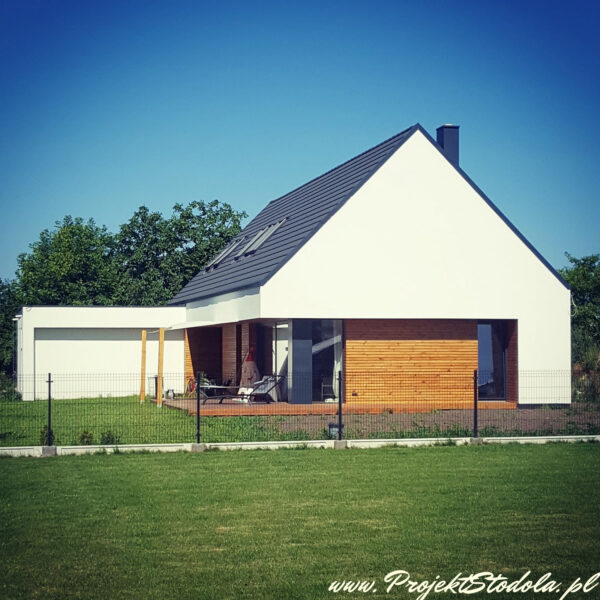

REALIZACJA BUDYNKU MODELOWEGO:

REALIZACJA WNĘTRZ:

Spot nad jętkami został stworzony dla klimatu- śweitnie podkreśla odkrytą konstrukcję więźby dachowej

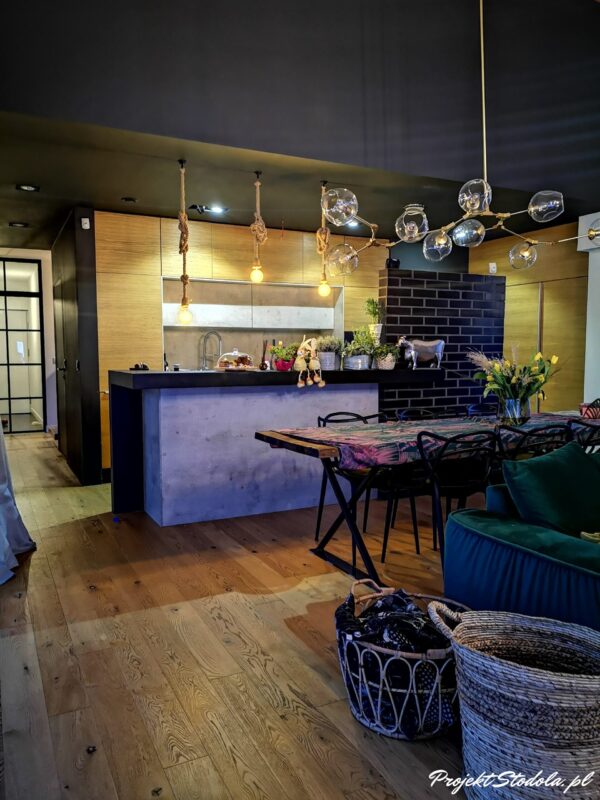

Jadalnia w Stodole M

Warto sytuować choinkę w pobliżu dużych przeszkleń

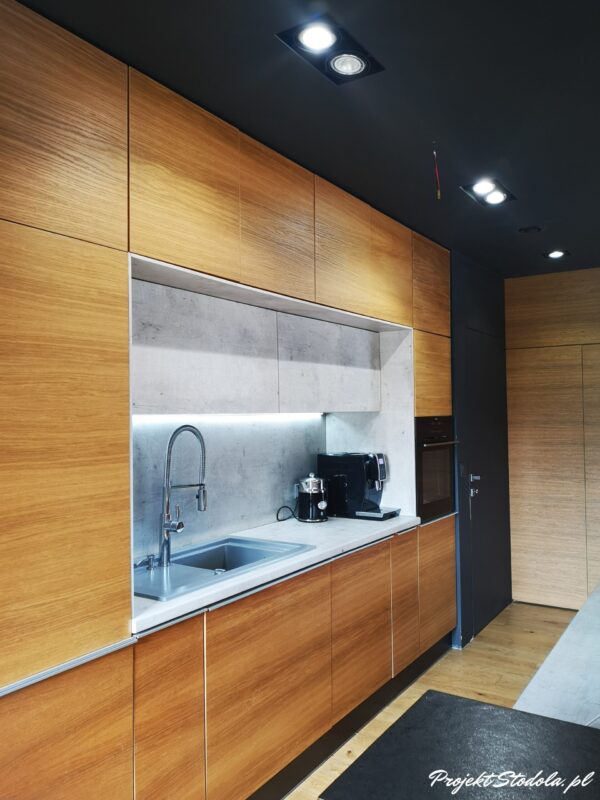

Projekt Stodoła M- kuchnia półotwarta

MINIMALNE WYMIARY DZIAŁKI:

Minimalne wymiary działki to 19,9×28,13 m (szer. x dł.).

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa

STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji,
3. c) rzut dachu,
4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
5. e) opisy przegród i zastosowanych materiałów,
6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,

2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
3. c) rzut więźby dachowej,
4. d) rysunki wykonawcze elementów konstrukcyjnych
5. e) zestawienie stali zbrojeniowej,
6. f) zestawienie elementów więźby dachowej.

3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,

4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
3. c) instalacja odgromowa,
4. d) schemat elektryczny tablicy bezpiecznikowej,

5)       DODATKOWE ELEMENTY:

1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.

Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.
