Projekt Stodoła M-L [209,66 m²]

4700,00

Budynek piętrowy

Mniejsza wersja Stodoły L. Budynek z poddaszem użytkowym. Garaż w bryle budynku.

  • Powierzchnia użytkowa                      209,66 m²
  • Powierzchnia zabudowy                    189,56 m²
  • Wysokość budynku w kalenicy              8,38 m
  • Kąt nachylenia dachu                                 45 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.

Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA M-L WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 175,0m² + 34,66 m² garaż



    • Powierzchnia użytkowa                        209,66 m²
    • Powierzchnia zabudowy budynku         189,56 m²
    • Wysokość budynku w kalenicy                  8,38 m
    • Kąt nachylenia dachu                                    45 st.
    • Powierzchnia dachu budynku                  279,29 m²
    • Szerokość elewacji frontowej                    9,17 m
    • Długość budynku z garażem                   22,79 m
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

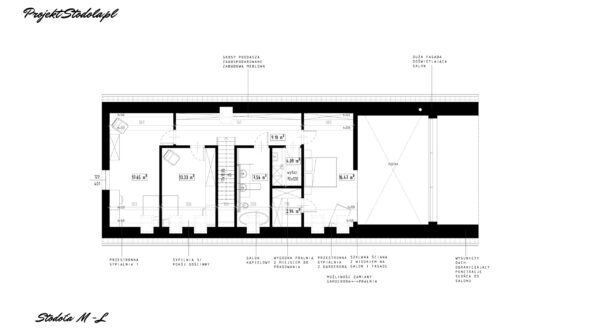

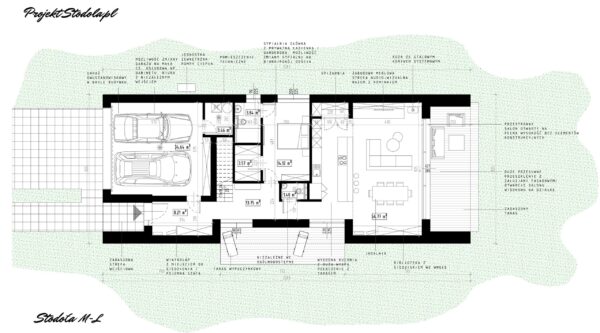

RZUTY:


SCHEMATYCZNE PRZEKROJE


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. Zadaszona strefa prowadzi do budynku. W strefie wejściowej znajduje się wygodny wiatrołap połączony z dwustanowiskowym garażem z pomieszczeniem technicznym. Całość rozplanowana jest na jednej osi komunikacyjnej zakończonej salonem. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i tarasami. W pierwszej części domu zlokalizowano główną sypialnię z prywatną łazienką i pojemną garderobą. Na końcu budynku znajduje się kuchnia połączona z jadalnią i salonem. Wygodna, przestronna kuchnia z duża wyspą wyposażona jest w spiżarnię. Salon otwarty jest na pełną wysokość do konstrukcji dachu oraz otwiera się na taras i  działkę poprzez duże przeszklenia od dwóch stron budynku. Fasada podzielona jest na dwie części, umożliwiając montaż na dolnej części żaluzji fasadowych, a nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem. Obudowanie tarasu pozwala także na prywatność w przypadku niewielkiej odległości do bocznych granic działki i sąsiedniej zabudowy oraz osłania przed wiatrem. Zabudowę meblową planuje się we wnękach salonu, umożliwiając  ukrycie mebli w sposób uporządkowany.

Z korytarza komunikacyjnego schodami możemy dostać się na poddasze. Na poddaszu znajdują się 3 pokoje, salon kąpielowy oraz pralnia z suszarnią i prasowalnią ,dodatkowa garderoba. Skrajne pokoje posiadają od strony frontowej okno w ścianie zewnętrznej, od strony ogrodowej przeszklenie z antresoli do salonu.




BRYŁA:

Prosty dom dwukondygnacyjny typu nowoczesna stodoła, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45°. Budynek utrzymany w jednolitej i minimalistycznej stylistyce. Przełamaniem jej jest duża, szklana fasada z wysuniętym dachem od strony tylnej ściany szczytowej. Fasada podzielona jest na dwie części umożliwiając montaż w dolnej części żaluzji fasadowych. Nad górną częścią wysunięty dach ogranicza penetrację promieni słonecznych oraz tworzy zadaszenie nad tarasem.

Budynek posiada bardzo prosty układ konstrukcyjny opierający się na czterech osiach, prosty dwuspadowy dach i  betonowy strop. Sprawia to, że dom jest łatwy i ekonomiczny w budowie.

Elewacja budynku z zastosowaniem białego tynku silikonowego. Uzupełniająco na wnękach tarasowych zastosowano, jasne drewno olejowane.  Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest to długich i wąskich działek z widokiem od strony tylnej ściany szczytowej. Poszczególne warianty zostały przedstawione poniżej.  Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od zachodu lub wschodu, wtedy dłuższa połać budynku skierowana jest w kierunku południowym, dogodnie dla lokalizacji fotowoltaiki. W przypadku konieczności powiększenia metrażu budynku, garaż można usytuować od strony bocznej, a powstałą przestrzeń w bryle głównej zaadaptować na pokoje mieszkalne lub biuro, gabinet. (Wariant L+)


WIZUALIZACJE WNĘTRZ:




MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach. Podstawowy wariant jest przy wjeździe od strony zachodniej oraz północnej  (Wariant 1 ). Jest możliwość zaprojektowania wjazdu i wejścia do budynku od strony południowej (Wariant 2 możliwy do realizacji jako zmiany w wariancie podstawowym). W projekcie jest możliwość także rezygnacji z garażu i zaaranżowania tej powierzchni na pokoje mieszkalne lub biuro, gabinet. W przypadku potrzeby powiększenia budynku, garaż można usytuować od strony bocznej, a powstałą przestrzeń w bryle głównej zaadaptować na pokoje mieszkalne lub biuro, gabinet (Wariant Stodoła L+). Tak rozwiązany budynek będzie miał powierzchnię równą ok. 272 m2.

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian grafitowy, ściany działowe silikatowe
ELEWACJA: tynk silikonowy, jasna deska drewniana
STROP:   betonowy prefabrykowane płyty kanałowe
SCHODY:  systemowe drewniane
DACH:   dachówka ceramiczna lub betonowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=37,3 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=23,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=69,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 45 paneli co generuje moc ok. 13,5 kW.


KOSZTORYS UPROSZCZONY *

STAN ZERO :   61 654,87 zł
STAN SUROWY ZAMKNIĘTY:   378 683,8 zł
STAN DEWELOPERSKI wraz z tarasem:  658 202,56 zł

  • kwoty netto,  stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

Do projektu jest możliwość zakupu kosztorysu z obmiarem materiałów.


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
