Projekt Stodoła M+ [210,86 m²]

4700,00

Budynek z poddaszem użytkowym

Powiększona wersja modelowej stodoły, charakteryzuje się wygodniejszym ocieplonym garażem z dodatkowym pomieszczeniem gospodarczym, oraz powiększoną częścią salonu.

    • Powierzchnia użytkowa                                          177,79 m²
    • Powierzchnia zabudowy budynku z cz. garażową  210,69 m²
    • Wysokość budynku w kalenicy            7,39 m
    • Kąt nachylenia dachu                              45 st.
    • Powierzchnia dachu                              220 m²
    • Ogrzewanie- pompa ciepła lub kocioł gazowy, ogrzewanie podłogowe.

Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.



Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA M+ WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa  155,95 m² + garaż 54,91 m²
    • Powierzchnia zabudowy budynku z cz. garażową  210,69 m²
    • Wysokość budynku w kalenicy            7,39 m
    • Kąt nachylenia dachu                              45 st.
    • Powierzchnia dachu                              220 m²
    • Ogrzewanie- pompa ciepła lub kocioł gazowy, ogrzewanie podłogowe




RZUTY:


SCHEMATYCZNE PRZEKROJE:


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej wygodny wiatrołap połączony jest z garażem. Na parterze budynku, w części zachodniej, zlokalizowano strefę sypialnianą z łazienką oraz schody na poddasze, pod którymi umieszczono wygodną garderobę. Od strony południowo- wschodniej zlokalizowano kuchnię i jadalnię połączoną z salonem- całość otwiera się na ogród- południową część działki poprzez duże, przesuwne przeszklenia. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. Na poddaszu zlokalizowano dwa pokoje oraz łazienkę. Strefa poddasza ma bardzo duże możliwości aranżacji i podziału. (np. przy zmniejszeniu podwyższonej strefy salonu wydzielenia dodatkowego pokoju na poddaszu). Szczegółowy opis funcji znajduje się tutaj. Budynek w stosunku do projektu bazowego Stodoła M ma powiększony salon o 1,5 m oraz powiększony garaż oraz dodatkowe pomieszczenie gospodarcze/pralnię z tyłu garażu.

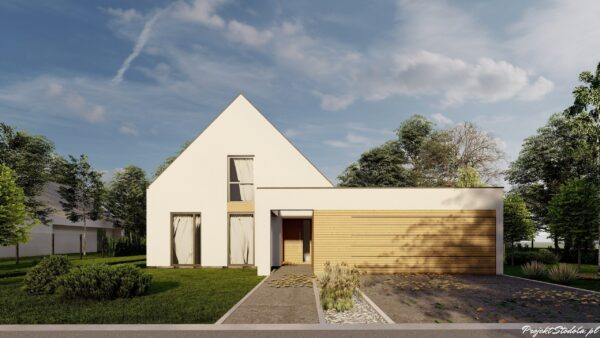

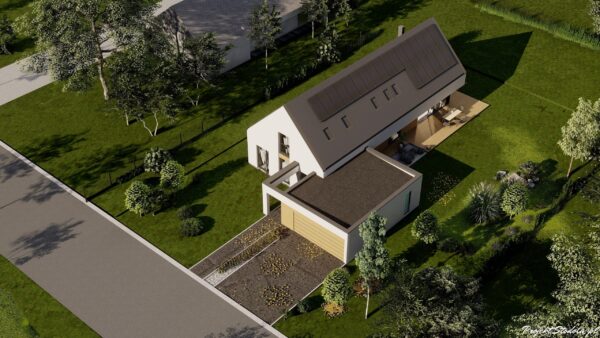

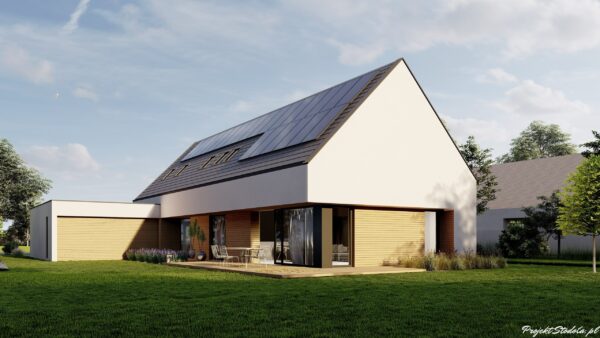

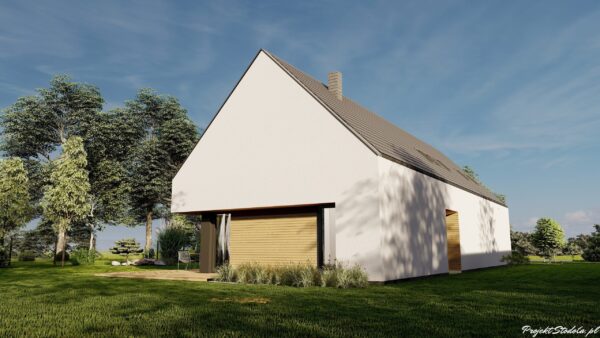

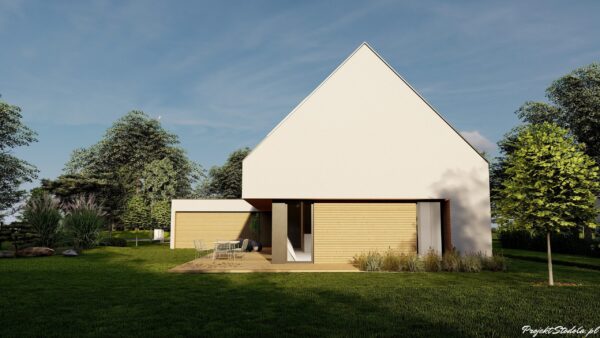

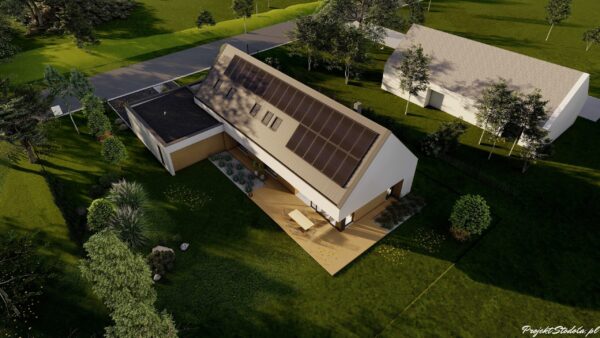

WIZUALIZACJE:

BRYŁA:

Prosty dom mieszkalny dwukondygnacyjny na planie prostokąta przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 45° (kalenica prostopadła do drogi dojazdowej).  Projekt przystosowany jest do wymogów MPZP -dwuspadowego, stromego dachu. Do budynku, od strony wjazdowej, dostawiono bryłę garażu wraz z pomieszczeniem gospodarczym (budynek może niezależnie istnieć bez niego). Prostota układu i konstrukcji sprawia, że dom będzie prosty i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w tonacji naturalnej- biel połączona z naturalnym, ciepłym drewnem. Istnieje możliwość dopasowania materiałów tak by nawiązać do lokalnego kontekstu. Urbanistycznie budynek pasuje do działki z wjazdem od zachodu lub wschodu w wersji z lustrzanym odbiciem.


WIZUALIZACJE WNĘTRZ:

*w trakcie opracowania

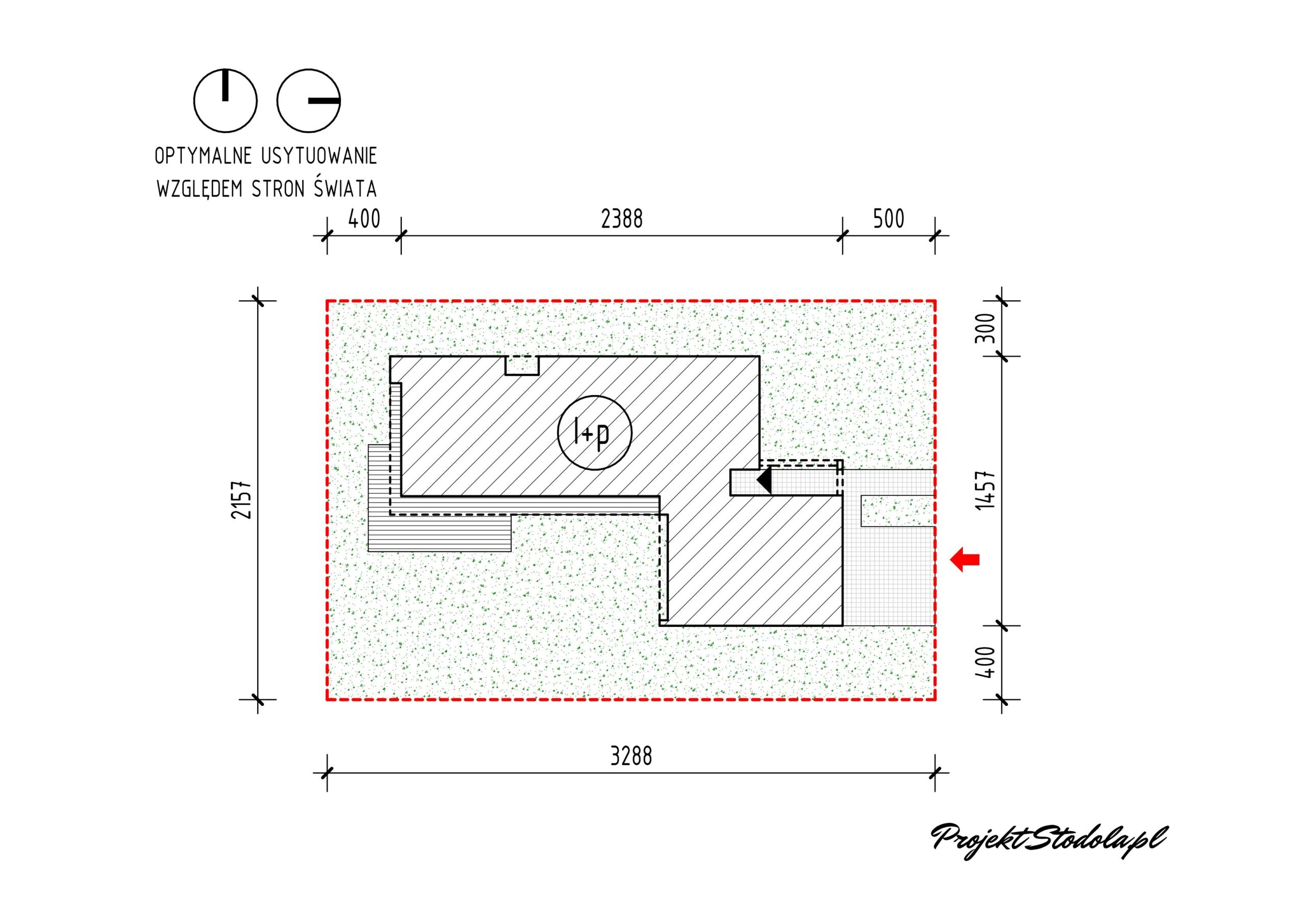

MINIMALNE WYMIARY DZIAŁKI:

Minimalne wymiary działki to 19,9×28,13 m (szer. x dł.).

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY:   dwuwarstwowe- bloczek z betonu komórkowego + styropian
ELEWACJA:   tynk + okładzina drewniana
STROP:   żelbetowy prefabrykowane płyty strunobetonowe
SCHODY:   systemowe
DACH:   dachówka ceramiczna lub cementowa


KOSZTORYS UPROSZCZONY

STAN ZERO:   115 459 zł
STAN SUROWY ZAMKNIĘTY:  422 141 zł
STAN DEWELOPERSKI:   732 949 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA M+  WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa  146,25 m² + garaż 31,54 m²
    • Powierzchnia zabudowy budynku   132,87 m²
    • Powierzchnia zabudowy garażu       36,87 m²
    • Wysokość budynku w kalenicy            7,39 m
    • Kąt nachylenia dachu                              45 st.
    • Powierzchnia dachu                              210 m²
    • Ogrzewanie- pompa ciepła lub kocioł gazowy, ogrzewanie podłogowe.
    • Szerokość budynku z garażem           13,9 m
    • Długość budynku z garażem               19,73 m
Materiały w opracowaniu, jest możliwość zamówienia projektu w lustrzanym odbiciu
