Projekt Stodoła S-M [151,3 m²]

Wersja lustrzane odbicie

STODOŁA S-M WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 121,05 m² + 30,25 m² garaż lub wiata

• • Powierzchnia zabudowy budynku      84,05  m²
  • Powierzchnia zabudowy garażu          38,08 m²
  • Wysokość budynku w kalenicy              8,39 m
  • Kąt nachylenia dachu                                 35 st.
  • Powierzchnia dachu budynku                  103,07 m²
    • Powierzchnia dachu płaskiego              53,51 m²
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
  • Szerokość budynku z garażem               16,08 m
  • Długość budynku z garażem                 9,85 m

RZUTY:

PARTER 63,89 m²+30,25 m²

PODDASZE 60,16 m²

FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej znajduje się wiatrołap z dostępem do garderoby oraz pomieszczenia technicznego z możliwością połączenia z garażem . Z wiatrołapu wchodzimy do jednoprzestrzennej strefy dziennej domu , w której znajduje się wygodny salon, jadalnia oraz otwarta kuchnia z dużą wyspą. Przy kuchni zlokalizowana jest spiżarnia. Toaleta oraz schody dostępne są z wydzielonego korytarza. Salon oraz kuchnia posiadają wyjścia na taras poprzez duże przeszklenia. Za garażem fragment tarasu jest zadaszony.

Na piętro o funkcji sypialnianej składają się: dwa równorzędne pokoje, sypialnia, łazienka, pralnia. Budynek posiada pełne piętro, przez co ma bardzo funkcjonalne pokoje.

BRYŁA:

Prosty, nowoczesny dom dwukondygnacyjny, na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 35° (kalenica równoległa do drogi dojazdowej). Do budynku, od stronybocznej, dostawiono bryłę garażu (bryła jest niezależna i budynek może istnieć bez garażu lub też zamienić go na wiatę garażową). Bardzo prosty układ konstrukcyjny, prosty dwuspadowy dach, mała powierzchnia zabudowy i dachu sprawia, że dom jest łatwy i ekonomiczny w budowie. Elewacja budynku – nowoczesna i minimalistyczna, w jasnej tonacji – biały tynk połączony z naturalnym odcieniem drewna. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Urbanistycznie budynek pasuje do działki z wjazdem od północy. Istnieje możliwość zmiany lokalizacji garażu, tak by budynek pasował do wąskich działek z wjazdem od wschodu i zachodu w zależności od wersji.

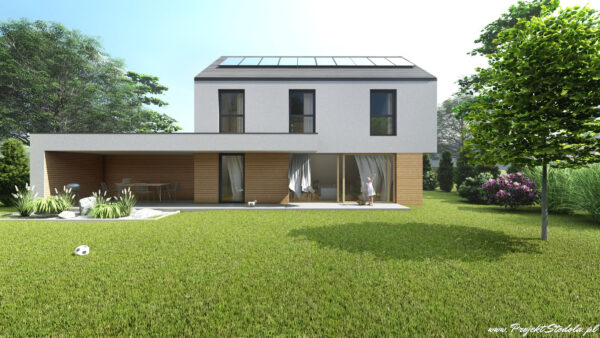

Perspektywa ogrodowa wersja lustrzane odbicie

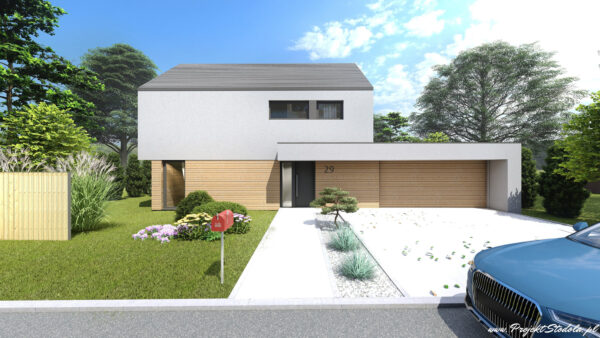

Perspektywa frontowa wersja lustrzane odbicie

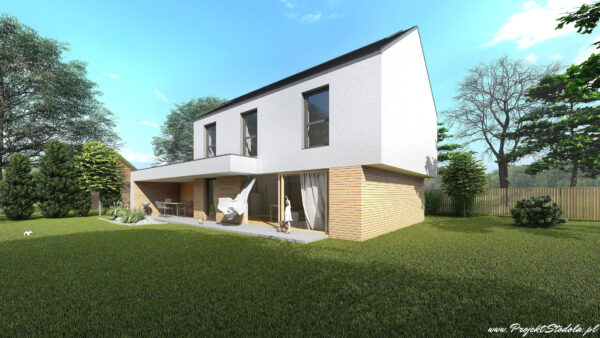

Perspektywa ogrodowa narożna wersja lustrzane odbicie

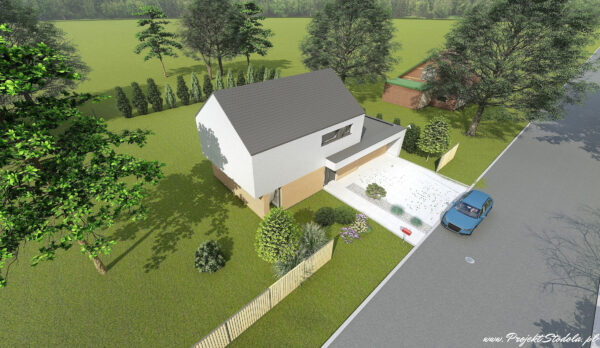

Aksonometria front wersja lustrzane odbicie

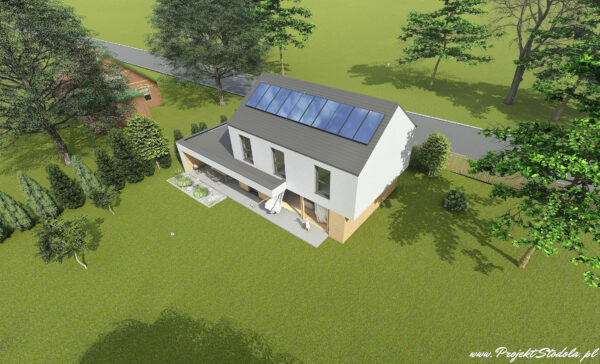

Aksonometria ogród wersja lustrzane odbicie

MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach, podstawowym przy wjeździe od strony północnej  (Wariant 1 ) oraz wjazd od wschodu i zachodu (Wariant 2)  Budynek będzie miał nieco odmienny układ funkcjonalny i wkrótce pojawi się w sklepie. Przy rezygnacji z garażu lub wiaty mamy możliwość usytuować budynek na mniejszej działce.

WARIANT 1  Wjazd od północy, minimalne wymiary działki  22,59 x 16,85 m

WARIANT 2  Wjazd od zachoduminimalne wymiary działki  25,59 x 17,21 m

STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji,
3. c) rzut dachu,
4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
5. e) opisy przegród i zastosowanych materiałów,
6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,

2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
3. c) rzut więźby dachowej,
4. d) rysunki wykonawcze elementów konstrukcyjnych
5. e) zestawienie stali zbrojeniowej,
6. f) zestawienie elementów więźby dachowej.

3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,

4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
3. c) instalacja odgromowa,
4. d) schemat elektryczny tablicy bezpiecznikowej,

5)       DODATKOWE ELEMENTY:

1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.

Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.

Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
