Projekt Stodoła z Atrium

5100,00

Stodoła z Atrium

Duży budynek parterowy z wewnętrznym zielonym atrium.

  • Powierzchnia użytkowa                      250,68 m²
  • Powierzchnia zabudowy                      318,53 m²
  • Wysokość budynku w kalenicy               5,37 m
  • Kąt nachylenia dachu                                 30 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.

Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA Z ATRIUM WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 209,67m² + 41,01 m² garaż
    • Powierzchnia zabudowy budynku          318,53  m²
    • Wysokość budynku w kalenicy                     5,37 m
    • Kąt nachylenia dachu                                       30 st.
    • Powierzchnia dachu budynku                  410,24 m²
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
    • Szerokość budynku                                     19,88 m
    • Długość budynku                                        19,88 m

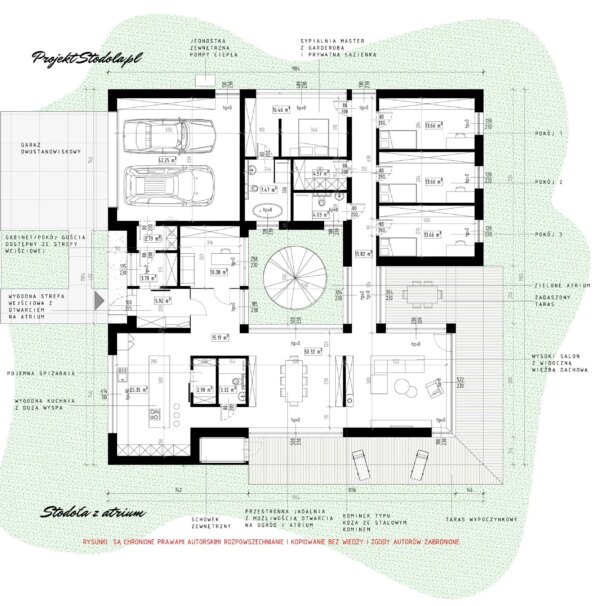

RZUTY:

Dom z atrium


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. Całość funkcji rozplanowana jest wokół zielonego atrium stanowiącego centrum założenia. Atrium pełni funkcję doświetlającą oraz zapewniającą stały kontakt z zielenią wewnątrz budynku. Może stanowić również prywatną, intymną część zewnętrznego tarasu. Atrium opcjonalnie można zadaszyć tworząc ogród zimowy w budynku. Zadaszone wejście do budynku znajduje się pośrodku elewacji frontowej. W strefie wejściowej zaprojektowano wygodny wiatrołap z garderobą, połączony z dwustanowiskowym garażem poprzez pomieszczenie techniczne. W części komunikacyjnej znajduje się hol, z którego mamy widok na atrium oraz wejście do gabinetu po lewej lub do części dziennej domu po prawej. Boczne skrzydło budynku to przestronna kuchnia z oknem na stronę frontową z dużą wyspą i spiżarnią, jadalnia oraz salon. Salon z jadalnią przeszklone są, doświetlone  z dwóch stron.  Salon otwarty jest na pełną wysokość do konstrukcji dachu, co nadaje wnętrzu niepowtarzalnego charakteru. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i  zielenią, praktycznie w każdym miejscu w domu. W bezpośrednim sąsiedztwie salonu znajduje się zadaszony taras, otwierający się na działkę. (Rezygnując z tego tarasu, można w tym miejscu również stworzyć dodatkową przestrzeń np. strefę spa lub pokój telewizyjny). W pozostałej części budynku znajduje się główna sypialnia z prywatną łazienką i garderobą, trzy pokoje, łazienka oraz pralnia.


BRYŁA:

Prosty dom parterowy typu nowoczesna stodoła na planie kwadratu z atrium, przykryty dwuspadowym dachem o kącie nachylenia 30°.  Budynek utrzymany w jednolitej i minimalistycznej stylistyce. Przełamaniem stonowanej, prostopadłościennej formy jest przeszklona strefa tarasu oraz wewnętrzne zielone atrium. Atrium można zadaszyć tworząc ogród zimowy wewnątrz domu. Istnieje możliwość rezygnacji z dachu dwuspadowego i zaprojektowania dachu płaskiego (w przypadku dopuszczenia w MPZP lub WZ)

Budynek posiada bardzo prosty układ konstrukcyjny oparty na jednakowym module, prosty dwuspadowy dach- prefabrykowane więzary. Sprawia to, że dom jest łatwy, szybki i ekonomiczny w budowie.

Elewacja budynku z zastosowaniem cegły ciętej lub płytek klinkierowych ciekawie kontrastuje z nowoczesną formą budynku. Uzupełniająco na wnękach tarasowych zastosowano jasne drewno-modrzew syberyjski olejowany. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem lub ogrodem od strony tylnej i bocznej. Poszczególne warianty zostały przedstawione poniżej. Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od północy I zachodu. Przy takim usytuowaniu główne przeszklenia ustawione są w stronę ogrodową działki oraz południa.


MINIMALNE WYMIARY DZIAŁKI:

Budynek pasuje do działek z wjazdem z każdej strony jednak najkorzystniej jest  usytuować wjazd od północy, zachodu, minimalne wymiary działki  28,88 x 28,88 m*


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian, ściany wewnętrzne silikatowe
ELEWACJA:   płytka klinkierowa + deski drewniane +okładzina blaszana
STROP:   drewniany- łącznie z więźbą dachową (możliwość prefabrykacji)
SCHODY:  brak (możliwość umieszczenia schodów systemowych lub wyłazu na poddasze nieużytkowe)
DACH:   dachówka betonowa lub ceramiczna płaska

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=52,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=35,3 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=69,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej na połaciach południowych oraz zachodnich.  Na wizualizacjach zaprezentowano 32 panele  generujące ok. 10 kW mocy.


KOSZTORYS UPROSZCZONY *

w trakcie opracowania


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 5 miesięcy? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,

2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.

3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,

4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,

5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Obecnie wszystkie nasze projekty można zamówić wg nowych zasad prawa budowlanego, które wchodzi od 19 września 2021.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT

Wersja lustrzane odbicie

STODOŁA Z ATRIUM WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 209,67m² + 41,01 m² garaż
    • Powierzchnia zabudowy budynku          318,53  m²
    • Wysokość budynku w kalenicy                     5,37 m
    • Kąt nachylenia dachu                                       30 st.
    • Powierzchnia dachu budynku                  410,24 m²
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
    • Szerokość budynku                                     19,88 m
    • Długość budynku                                        19,88 m

RZUTY:

Dom z Atrium


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. Całość funkcji rozplanowana jest wokół zielonego atrium stanowiącego centrum założenia. Atrium pełni funkcję doświetlającą oraz zapewniającą stały kontakt z zielenią wewnątrz budynku. Może stanowić również prywatną, intymną część zewnętrznego tarasu. Atrium opcjonalnie można zadaszyć tworząc ogród zimowy w budynku. Zadaszone wejście do budynku znajduje się pośrodku elewacji frontowej. W strefie wejściowej zaprojektowano wygodny wiatrołap z garderobą, połączony z dwustanowiskowym garażem poprzez pomieszczenie techniczne. W części komunikacyjnej znajduje się hol, z którego mamy widok na atrium oraz wejście do gabinetu po lewej lub do części dziennej domu po prawej. Boczne skrzydło budynku to przestronna kuchnia z oknem na stronę frontową z dużą wyspą i spiżarnią, jadalnia oraz salon. Salon z jadalnią przeszklone są, doświetlone  z dwóch stron.  Salon otwarty jest na pełną wysokość do konstrukcji dachu, co nadaje wnętrzu niepowtarzalnego charakteru. Przeszklenia doświetlają przestrzeń powiększając ją oraz zapewniając połączenie z działką i  zielenią, praktycznie w każdym miejscu w domu. W bezpośrednim sąsiedztwie salonu znajduje się zadaszony taras, otwierający się na działkę. (Rezygnując z tego tarasu, można w tym miejscu również stworzyć dodatkową przestrzeń np. strefę spa lub pokój telewizyjny). W pozostałej części budynku znajduje się główna sypialnia z prywatną łazienką i garderobą, trzy pokoje, łazienka oraz pralnia.


BRYŁA:

Prosty dom parterowy typu nowoczesna stodoła na planie kwadratu z atrium, przykryty dwuspadowym dachem o kącie nachylenia 30°.  Budynek utrzymany w jednolitej i minimalistycznej stylistyce. Przełamaniem stonowanej, prostopadłościennej formy jest przeszklona strefa tarasu oraz wewnętrzne zielone atrium. Atrium można zadaszyć tworząc ogród zimowy wewnątrz domu. Istnieje możliwość rezygnacji z dachu dwuspadowego i zaprojektowania dachu płaskiego (w przypadku dopuszczenia w MPZP lub WZ)

Budynek posiada bardzo prosty układ konstrukcyjny oparty na jednakowym module, prosty dwuspadowy dach- prefabrykowane więzary. Sprawia to, że dom jest łatwy, szybki i ekonomiczny w budowie.

Elewacja budynku z zastosowaniem cegły ciętej lub płytek klinkierowych ciekawie kontrastuje z nowoczesną formą budynku. Uzupełniająco na wnękach tarasowych zastosowano jasne drewno-modrzew syberyjski olejowany. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Projekt bazowy dopasowany jest do działek z widokiem lub ogrodem od strony tylnej i bocznej. Poszczególne warianty zostały przedstawione poniżej. Urbanistycznie budynek najlepiej pasuje do działki z wjazdem od północy i wschodu. Przy takim usytuowaniu główne przeszklenia ustawione są w stronę ogrodową działki oraz południa.


MINIMALNE WYMIARY DZIAŁKI:

Budynek pasuje do działek z wjazdem z każdej strony jednak najkorzystniej jest  usytuować Wjazd od północy, wschodu, minimalne wymiary działki  28,88 x 28,88 m*


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian, ściany wewnętrzne silikatowe
ELEWACJA:   płytka klinkierowa + deski drewniane +okładzina blaszana
STROP:   drewniany- łącznie z więźbą dachową (możliwość prefabrykacji)
SCHODY:  brak (możliwość umieszczenia schodów systemowych lub wyłazu na poddasze nieużytkowe)
DACH:   dachówka betonowa lub ceramiczna płaska

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=52,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=35,3 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=69,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej na połaciach południowych oraz zachodnich.  Na wizualizacjach zaprezentowano 32 panele  generujące ok. 10 kW mocy.


KOSZTORYS UPROSZCZONY *

w trakcie opracowania


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 5 miesięcy? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,

2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.

3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,

4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,

5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Obecnie wszystkie nasze projekty można zamówić wg nowych zasad prawa budowlanego, które wchodzi od 19 września 2021.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
