Co jak co, ale etap wykonania elewacji jest chyba najbardziej efektownym etapem podczas budowy, cieszącym oko i serce. Drugim, z całą pewnością, jest wykończenie wnętrz 🙂

Budując nowoczesny dom typu stodoła wkraczamy w minimalistyczną estetykę, która może wydawać się prosta. W końcu nie mamy okapów, wystających rynien, lukarn, tylko prostopadłościenną formę- „stodołę”.  Jest to jednak tylko pozorna prostota. Jest wręcz przeciwnie- diabeł  tkwi w szczegółach lub cytując klasyka modernizmu Miesa van der Rohe ” Bóg jest w detalach „. Budynek musi mieć wszystkie elementy, które powinien, ale ukryte, bez dużej ilości dodatków. Dlatego też ten etap: ocieplenie i elewacja, jest kluczowy, ponieważ to właśnie wtedy nasz prosty, niczym niewyróżniający się budynek z dwuspadowym dachem, zamienia się w minimalistyczną stodołę.


Krok po kroku kilka zdjęć


Temat elewacji rozdzielimy na dwie części:

  1. Elewacja tynkowana czyli ocieplenie styropianem i tynk oraz 2. Elewacja drewniana.

Ocieplenie

Obecnym dobrym standardem ocieplenia jest 20 cm styropianu, co w połączeniu z bloczkiem gazobetonowym daje ścianę o przyzwoitym współczynniku U= 0.129 [W/m2K]. Grubość 20 cm to dobry standard osiąganych parametrów do ceny, grubsza warstwa, nie jest opłacalna, gdyż koszt eksploatacji do ceny zakupu zwraca się bardzo długo.

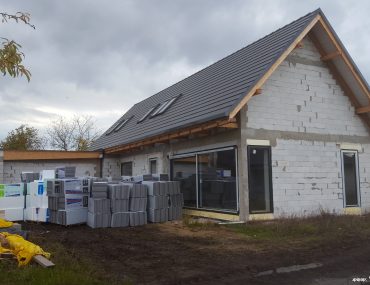

budynek w trakcie prac ociepleniowych, w przyziemiu zastosowano styropian o obniżonej chłonności wody, powyżej styropian grafitowy

W Projekcie Stodoła zastosowaliśmy  styropian grafitowy, frezowany. Frez sprawia, że poszczególne płyty są układane na zakładkę, a zimno ma utrudnioną drogę na wejście do budynku, niwelujemy tym samym mostki cieplne na połączeniach płyt. Prace ociepleniowe rozpoczyna się od przyziemia i wymierzenia listwy startowej. Jest to bardzo ważny element zabezpieczający przed gryzoniami, oddzielający warstwę styropianu „hydro” (o obniżonej chłonności wody) oraz dający równy początek dalszym płytom. Styropian stosowany w przyziemiu zazwyczaj jest delikatnie cofnięty w stosunku do naszego głównego ocieplenia.

Styropian był klejony do elewacji, jedynie na narożach stosowaliśmy wzmocnienie w postaci kołkowania zabezpieczając się przed podmuchami wiatru. Większość producentów kleju dopuszcza niestosowanie kołków do wysokości 9m.

kołkowanie narożników budynku

Istotą jest tylko, by płyty styropianowe były klejone metodą obwodowo-punktową, gdzie klej pokrywa min. 40% powierzchni płyty.


Tynk

Elewacja stodoły jest prosta i w głównej mierze kształtuje ją biel i gładkość tynku. Na rynku mamy kilka rodzajów tynku, zdecydowaliśmy się na tynk silikonowy z uwagi na najlepsze parametry, możliwość czyszczenia, odporność na grzyby, idealną gładkość i biel. Jedyną jego wadą jest wyższa cena w stosunku do tynków akrylowych lub mineralnych. Zastosowaliśmy tynk silikonowy firmy PCB (Polska Chemia Budowlana), baranek, o granulacji 1,5 mm. Na opaskę przyziemia zastosowaliśmy tynk mozaikowy w kolorze czarnym.

Stodoła ze świeżo nałożonym tynkiem silikonowym


Obudowa tarasu i ściany szczytowej

Zabudowa drewniana okapu stanowi charakterystyczny element naszej elewacji i w głównej mierze decyduje o zewnętrznym, minimalistycznym wyglądzie budynku. Jest również pasywnym zadaszeniem regulującym dopływ światła słonecznego do wnętrza. O tym jaka jest zasada działania daszku pisaliśmy tutaj: Pierwszy miesiąc, czyli ile kosztuje eksploatacja domu energooszczednego oraz w Założeniach bazowych do projektu.

Znalezienie odpowiedniego wykonawcy było wyzwaniem, którego mało który budowlaniec chciał się podjąć. Zlecenie budziło zdziwienie i niezrozumienie słyszeliśmy :  ….a czemu tak nisko? ….po co to obniżać i zabierać światło? …  może zrobimy normalny daszek?

Niestety w polskich realiach budowlanych trzeba się z tym liczyć. Było też trochę psychologi, dekarze nie chcieli tego wykonywać i przerzucali to na wykonawców elewacji. Tych zadziwień i pytań było tyle, że sami jeszcze raz zaczęliśmy to wszystko analizować. Na szczęście, to była chwila i nie daliśmy się ponieść tej dawce sugestii. Byliśmy wytrwali, była to konkretna wizja i pomysł na wykonanie, bez którego cała elewacja nie miałaby sensu.

Ostatecznie mieliśmy dużo szczęścia i finalnie trafiliśmy na firmę Pana Mariusza, który podszedł do tematu tak rzetelnie, o czym świadczy efekt finalny 🙂


Technicznie pomysł to lekka obudowa drewniana z płyt OSB, na ruszcie mocowanym do głównej konstrukcji dachu, płatwi i krokwi.

przygotowanie rusztu konstrukcyjnego i deskowanie z płyt OSB

Konstrukcja więźby dachowej jest wypuszczona 60 cm poza lico ściany szczytowej oraz 1 m od storny południowej nad tarasem. Do konstrukcji głównej więźby mocowane są dodatkowe elementy: łaty i elementy drewniane tworzące ruszt, do którego mocowana jest płyta OSB o grubości 25 mm  usztywniając układ konstrukcyjny. Na tak przygotowaną podkonstrukcję, wykonane jest ocieplenie i elewacja zewnętrzna, styropian mocowany jest mechanicznie do płyt OSB, na to nakładana jest siatka z klejem oraz tynk elewacyjny.

Można porównać to do „pudełka”. Na tak przygotowaną konstrukcję wykonujemy izolację termiczną w klasyczny sposób z siatka z klejem i wykończenie tynkiem.


Finalnie budynek wygląda tak:

Jesteśmy w pełni zadowoleni z wizualnego efektu. Dokładnie tak, chcieliśmy aby to wyglądało 🙂 Bardzo cieszymy się, że trafiliśmy na tak świetnego wykonawcę, który dbał o wszystkie płaszczyzny i detale. Druga część dotycząca elewacji i drewna jest tutaj : Elewacja drewniana . Zachęcam do dyskusji  w komentarzach, o czym jeszcze chcielibyście poczytać?
