Projekt Stodoła M Parterowa [196,01 m²]

Wersja lustrzane odbicie

STODOŁA M PARTEROWA WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa  159,33 m² + garaż 36,68 m²

• • Powierzchnia użytkowa                        196,01 m²
  • Powierzchnia zabudowy budynku       250,53, m²
  • Wysokość budynku w kalenicy                 6,91 m
  • Kąt nachylenia dachu                                    40 st.
  • Powierzchnia dachu skośnego budynku    213,8 m²
  • Szerokość elewacji frontowej z garażem         14,36 m
  • Długość budynku z garażem                   23,16 m
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.

RZUTY:

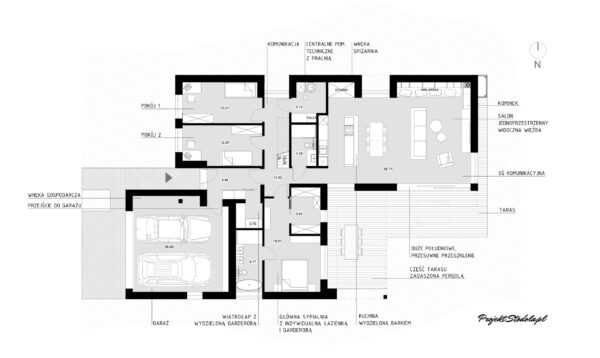

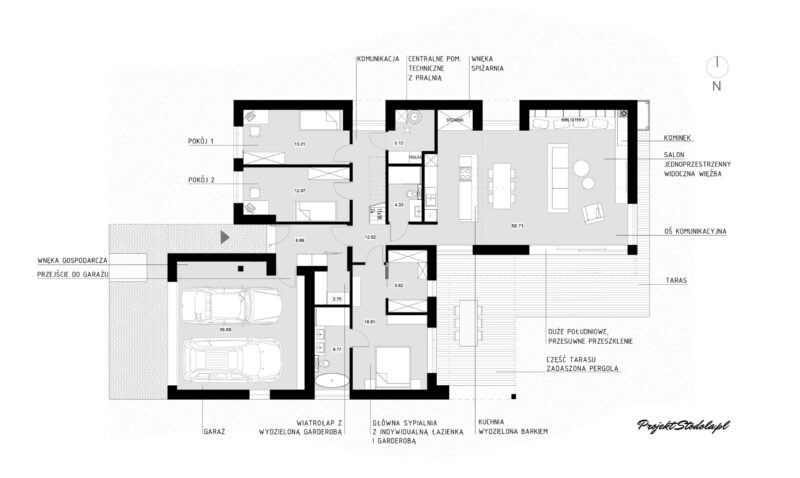

PARTER 182,48 m²

ANTRESOLA 13,53 m²

w trakcie opracowania

SCHEMATYCZNE PRZEKROJE:

FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej wygodny wiatrołap  (posiadający wydzieloną garderobę) połączony jest z garażem. Po wejściu do budynku z wiatrołapu zaprojektowano komunikację, z której dostępne są sypialnie- po prawej główna sypialnia z indywidualną łazienką oraz wygodną garderobą; po lewej pozostałe dwa pokoje oraz pomieszczenie gospodarcze- kotłownia z pralnią.  W strefie komunikacji przewidziano miejsce na schody prowadzące na antresolę, która jest widoczna i otwarta na salon. Z antresoli dostępne jest wyjście na taras na dachu garażu poprzez okno dachowe typu tarasowego. Od strony południowo- wschodniej zlokalizowano kuchnię i jadalnię połączoną z salonem- całość otwiera się na ogród- południową część działki poprzez duże, przesuwne przeszklenia. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. Przy ścianie szczytowej zlokalizowano kominek. Przy budynku zaprojektowano zadaszony taras umożliwiający przebywanie na zewnątrz niezależnie od aury pogodowej.

WIZUALIZACJE:

Elewacja frontowa lustro

Elewacja boczna lustro

Elewacja ogrodowa lustro

Elewacja ogrodowa

Elewacja aksonometria lustro

BRYŁA:

Prosty dom parterowy na planie litery L przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 40° (kalenica prostopadła do drogi dojazdowej). Nad garażem oraz fragmentem części mieszkalnej zaprojektowano taras rekreacyjny dostępny z antresoli.

Prostota układu i konstrukcji sprawia, że dom jest prosty w budowie. Elewacja budynku jest nowoczesna i minimalistyczna, to biel tynku połączona z naturalnym odcieniem szarego drewna. Istnieje możliwość dopasowania materiałów, tak by nawiązać do lokalnego kontekstu lub indywidualnych upodobań. Urbanistycznie budynek pasuje do działki z wjazdem od zachodu lub od wschodu w wersji z lustrzanym odbiciem. Prosty dach umożliwia umieszczenie na dachu paneli fotowoltaicznych.

WIZUALIZACJE WNĘTRZ:

*w trakcie opracowania

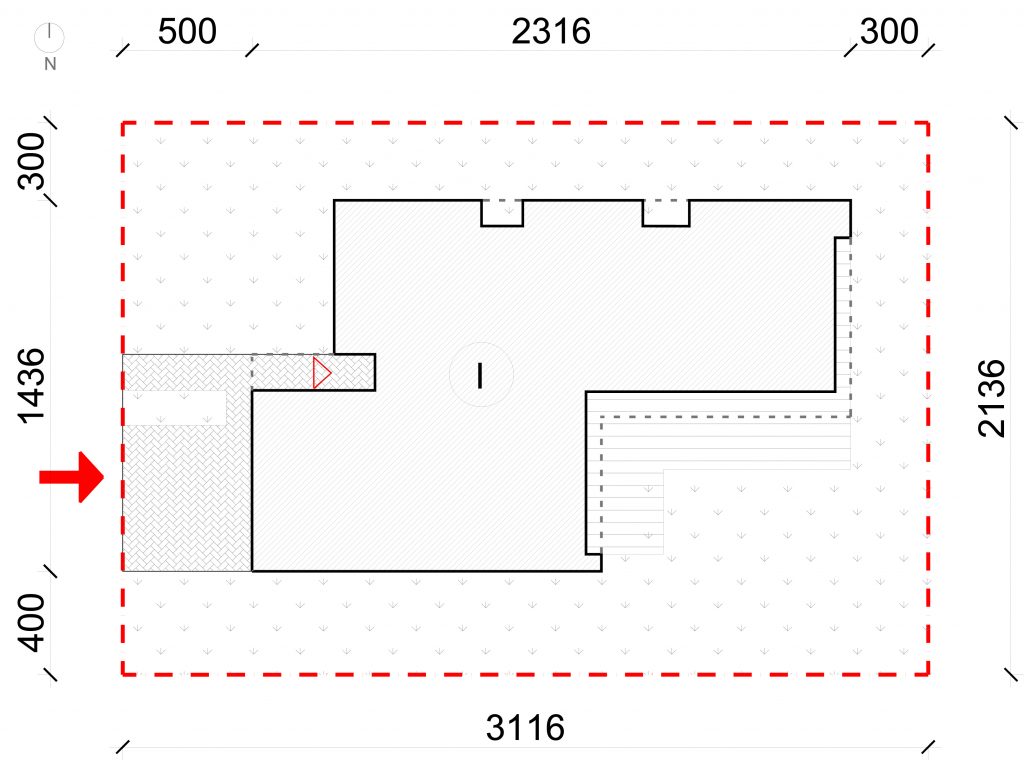

MINIMALNE WYMIARY DZIAŁKI:

Minimalne wymiary działki to 21,36 x 31,16 m (szer. x dł.).

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa

STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ZAWARTOŚĆ PROJEKTU:

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji,
3. c) rzut dachu,
4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
5. e) opisy przegród i zastosowanych materiałów,
6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,

2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
3. c) rzut więźby dachowej,
4. d) rysunki wykonawcze elementów konstrukcyjnych
5. e) zestawienie stali zbrojeniowej,
6. f) zestawienie elementów więźby dachowej.

3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,

4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
3. c) instalacja odgromowa,
4. d) schemat elektryczny tablicy bezpiecznikowej,

5)       DODATKOWE ELEMENTY:

1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

Opracowanie zawierające powyższe elementy podzielone jest na Projekt Architektoniczno budowlany oraz Projekt Techniczny. W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.

Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.

Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
