Projekt Stodoła S+ long [171,73 m²]

Wersja lustrzane odbicie

STODOŁA S+ LONG WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 129,01 m² + 33,99 m² garaż

• • Powierzchnia zabudowy budynku      162,98 m²
  • Powierzchnia zabudowy garażu          52,29 m²
  • Wysokość budynku w kalenicy              6,39 m
  • Kąt nachylenia dachu                                 30 st.
  • Powierzchnia dachu budynku                  232 m²
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
  • Szerokość budynku z garażem               11,74 m
  • Długość budynku z garażem                  23,58 m

RZUTY:

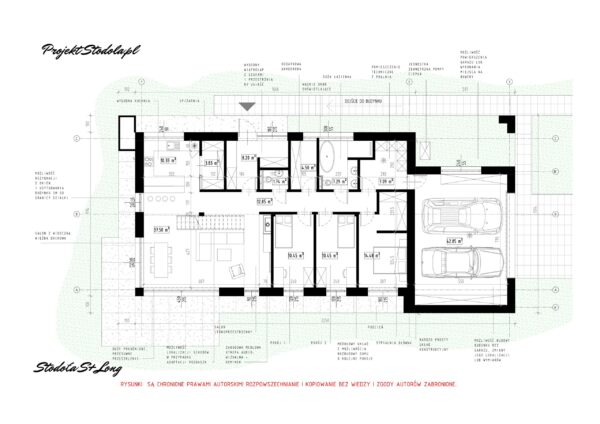

PARTER 128,72 m²+43,01m²

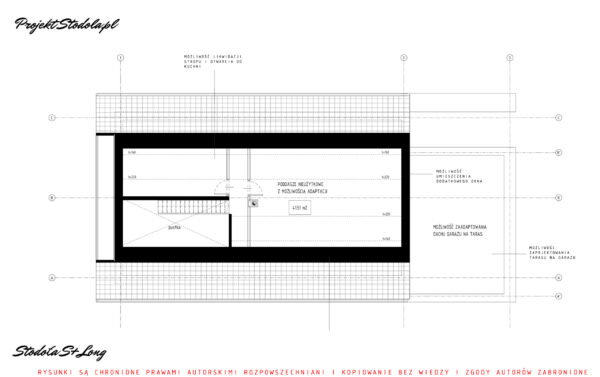

PODDASZE z możliwością adaptacji 41,51 m²

FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej wygodny wiatrołap oraz garderoba połączone są z garażem i pomieszczeniem technicznym.  wiatrołapu wchodzimy do strefy dziennej domu z wygodnym salonem oraz kuchnią, w bezpośredniej bliskości tej strefy znajudej się mały wc. Przy kuchni znajduje się spiżarnia. W drugiej części domu zlokalizowano dwa pokoje oraz główną sypialnię z garderobą.  Dom posiada jedną duża łazenkę oraz dodatkową garderobę, doświetlone wysokimi okami. na końuc korytarza znajduje się pomieszczenie techniczne, rzechodnie do garażu. W pomieszczeniu technicznym przewidziano miejsce na wszystkie niezbędne urządzenia oraz pralkę i suszarkę. Salon oraz wszystkie pokoje posiadają wyjście na taras i ogród. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. W salonie jest możliwość umieszczenia reprezentacyjnych, schodów w przypadku adaptacji poddasza.

BRYŁA:

Prosty dom parterowy (z możliwością adaptacji poddasza), na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 30° (kalenica prostopadła do drogi dojazdowej). Do budynku, od strony wjazdowej, dostawiono bryłę garażu (bryła jest niezależna i budynek może istnieć bez garażu). Bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i drewniany strop sprawia, że dom jest łatwy i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w tonacji naturalnej- biel połączona z betonem architektonicznym. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora. Urbanistycznie budynek pasuje do wąskich działek najlepiej z wjazdem od zachodu i wschodu.  Bryła garażu znajduje , się z przodu budynku, następnie pokoje mieszkalne, na końcu budynku znajduje się salon otwierający się na część ogrodową działki.

Elewacja frontowa wersja lustro

Perspektywa frontowa wersja lustro

Aksonometria frontowa wersja lustro

Perspektywa ogrodowa wersja lustro

Perspektywa ogrodowa2 wersja lustro

Aksonometria ogrodowa wersja lustro

WIZUALIZACJE WNĘTRZ:

Widok na wysoki salon

Widok z kuchni na salon lustro

Widok na kuchnię lustro

Widok na antresolę, strefa jadalniana lustro

MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować na wąskich działkach najlepiej z wjazdem od  zachodu.

Wjazd od zachodu, garaż przeniesiony na boczną ściany budynku. Minimalne wymiary działki 31,58×11,74m

*powyższe warianty obrazują minimalne wymiary działki, należy jednak uwzględnić również warunki lokalne- warunki zabudowy lub ograniczenia wynikające z MPZP i lokalnego sąsiedztwa

STANDARD BUDYNKU I TECHNOLOGIA BUDOWY

ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji,
3. c) rzut dachu,
4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
5. e) opisy przegród i zastosowanych materiałów,
6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,

2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
3. c) rzut więźby dachowej,
4. d) rysunki wykonawcze elementów konstrukcyjnych
5. e) zestawienie stali zbrojeniowej,
6. f) zestawienie elementów więźby dachowej.

3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,

4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

1. a) opis techniczny,
2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
3. c) instalacja odgromowa,
4. d) schemat elektryczny tablicy bezpiecznikowej,

5)       DODATKOWE ELEMENTY:

1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.

Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.
