Projekt Stodoła S+ Premium [188,37 m²]

4300,00

Budynek parterowy

Prosty dom parterowy (z możliwością adaptacji poddasza), Wygodniejsza i większa wersja Stodoły S+.

  • Powierzchnia użytkowa                       188,37 m²
  • Powierzchnia zabudowy                      234,57 m²
  • Wysokość budynku w kalenicy              6,39 m
  • Kąt nachylenia dachu                                 30 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.

Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA S+ PREMIUM WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 150,50 m² + 37,87 m² garaż



    • Powierzchnia zabudowy budynku      187,98  m²
    • Powierzchnia zabudowy garażu          46,43 m²
    • Wysokość budynku w kalenicy              6,39 m
    • Kąt nachylenia dachu                                 30 st.
    • Powierzchnia dachu budynku                  267,63 m²
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
    • Szerokość budynku z garażem               20,30m
    • Długość budynku z garażem                  16,90 m

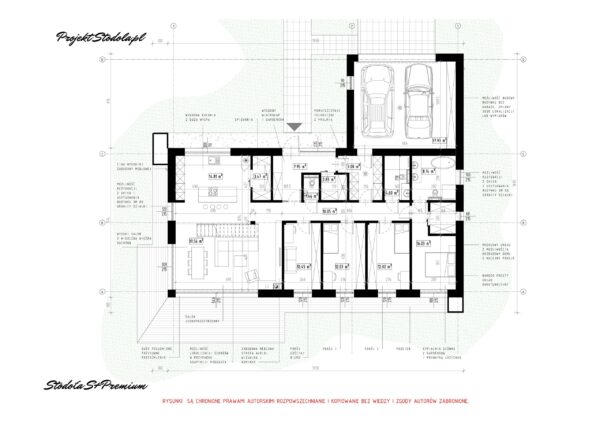

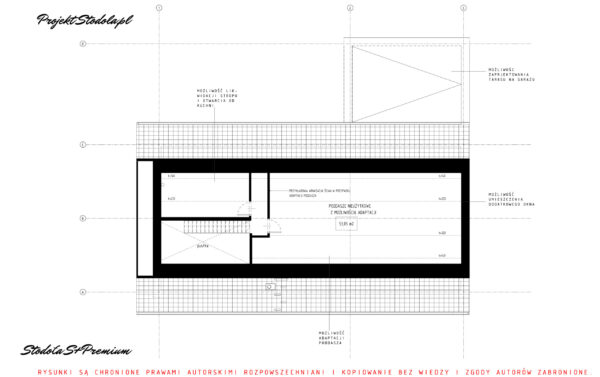

RZUTY:


FUNKCJA:

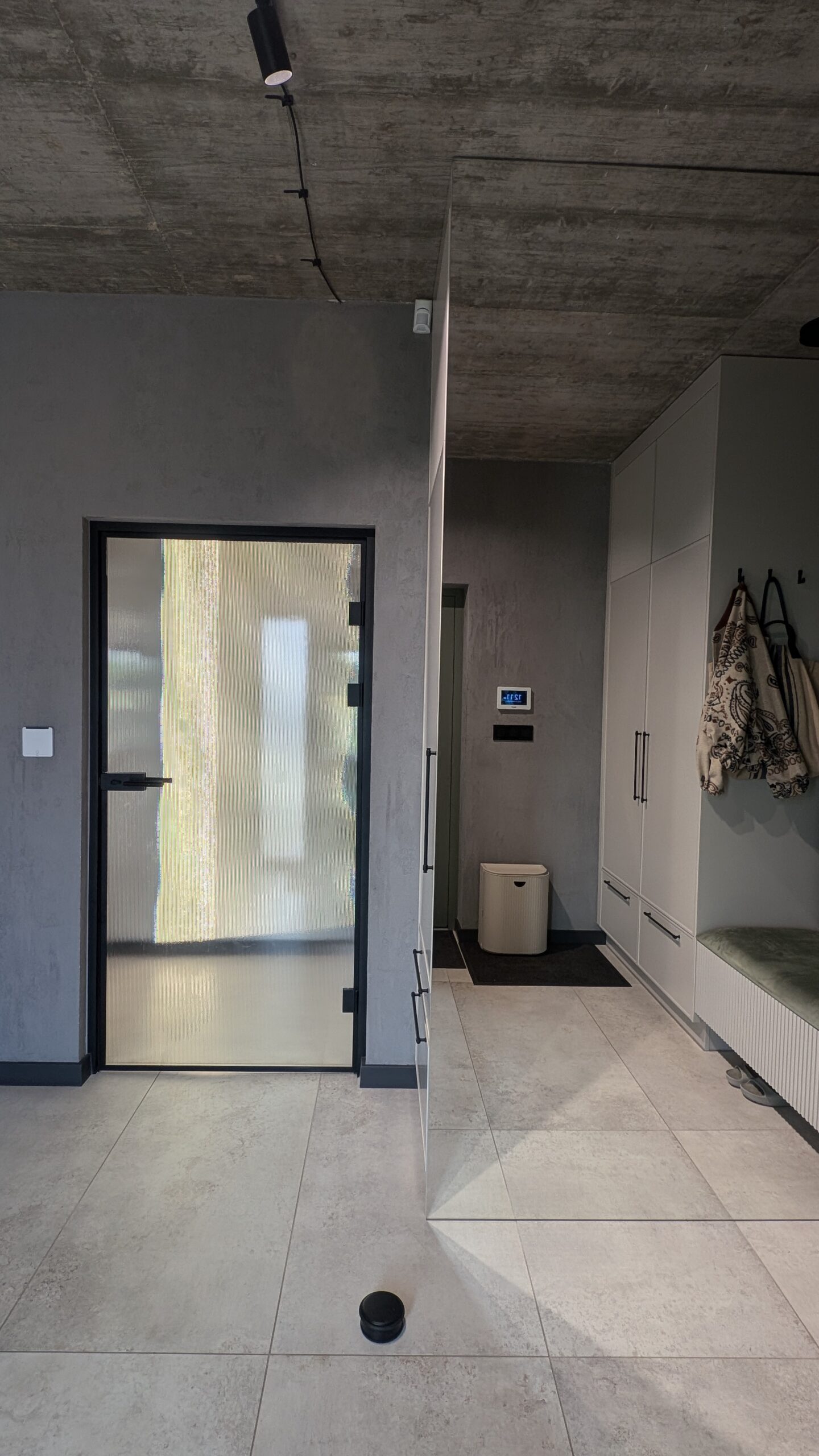

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej znajduje się wygodny wiatrołap oraz garderoba połączone pomieszczeniem technicznym z garażem. Z wiatrołapu wchodzimy do strefy dziennej domu z wygodnym salonem oraz kuchnią z dużą wyspą. Przy kuchni znajduje się spiżarnia. W drugiej części domu zlokalizowano trzy pokoje oraz główną sypialnię z garderobą i łazienką. Dom posiada wydzielone WC, a także dwie łazienki, jedną z nich jest łazienka prywatna dedykowana głównej sypialni (można zmienić ją na łazienkę ogólną).  W pomieszczeniu technicznym przewidziano miejsce na wszystkie niezbędne urządzenia oraz pralkę i suszarkę. Salon oraz wszystkie pokoje posiadają wyjście na taras i ogród. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. W salonie jest możliwość umieszczenia reprezentacyjnych schodów w przypadku adaptacji poddasza.


BRYŁA:

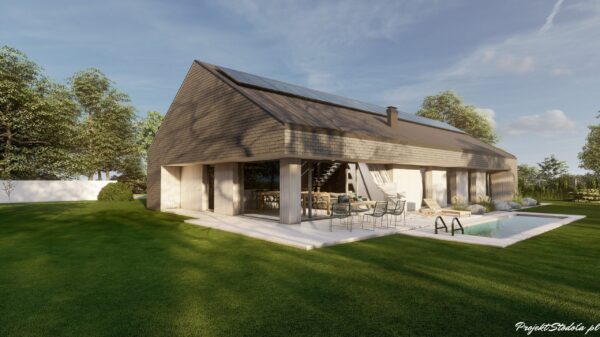

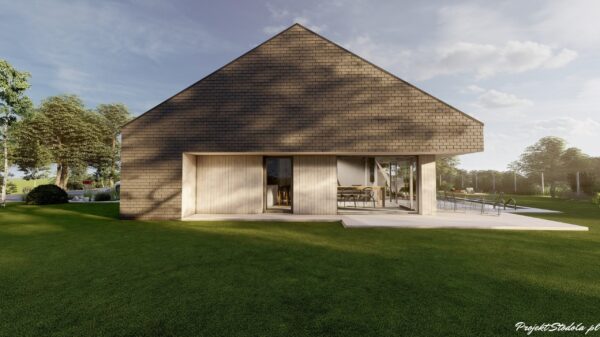

Prosty, nowoczesny dom parterowy (z możliwością adaptacji poddasza), na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 30° (kalenica równoległa do drogi dojazdowej). Do budynku, od strony wjazdowej, dostawiono bryłę garażu (bryła jest niezależna i budynek może istnieć bez garażu). Bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i drewniany strop sprawia, że dom jest łatwy i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w ciemnej tonacji– Grafitowy łupek lub płytki włóknocementowe połączone z naturalnym odcieniem szarych desek. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Urbanistycznie budynek pasuje do działki z wjazdem od północy. Istnieje możliwość zmiany lokalizacji garażu, tak by budynek pasował do wąskich działek z wjazdem od wschodu i zachodu w zależności od wersji.


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach, podstawowym przy wjeździe od strony północnej  (Wariant 1 i Wariant 2) . Jest możliwość usytuowania garażu z boku budynku i wjazd od wschodu i zachodu (Wariant 3) więcej informacji o tym wariancie tutaj Stodoła S+ Long. , przy wielkości S+ Premium. Przy rezygnacji z garażu mamy możliwość usytuować budynek na krótszej działce.


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian, ściany wewnętrzne silikatowe
ELEWACJA:   łupek lub płytka włóknocementowa + deski drewniane bielone
STROP:   drewniany- łącznie z więźbą dachową (możliwość prefabrykacji)
SCHODY:  brak (możliwość umieszczenia schodów systemowych w przypadku adaptacji poddasza)
DACH:   materiał analogiczny jak na elewacji: łupek lub płytka włóknocementowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=22,9 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=19,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=57,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

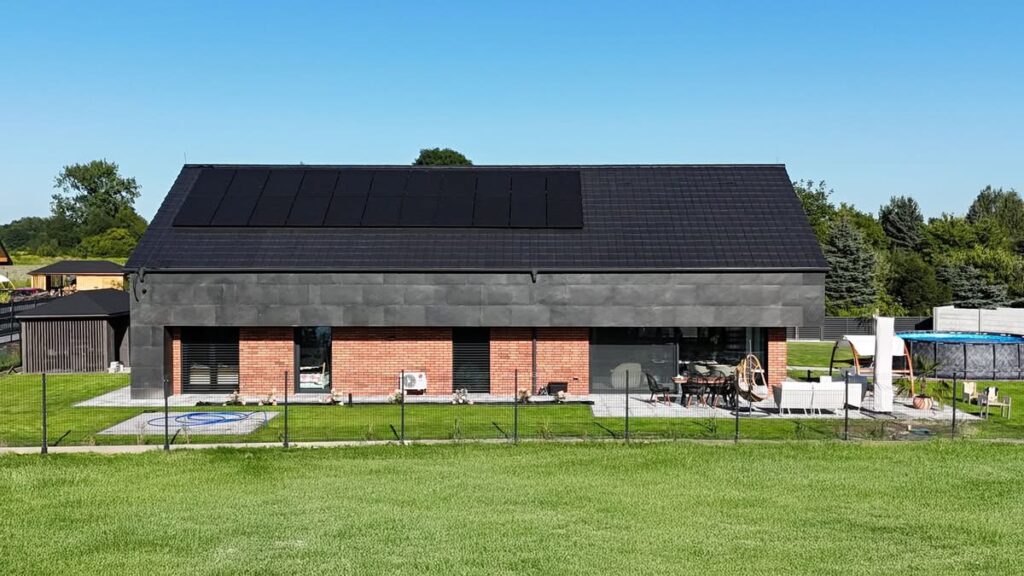

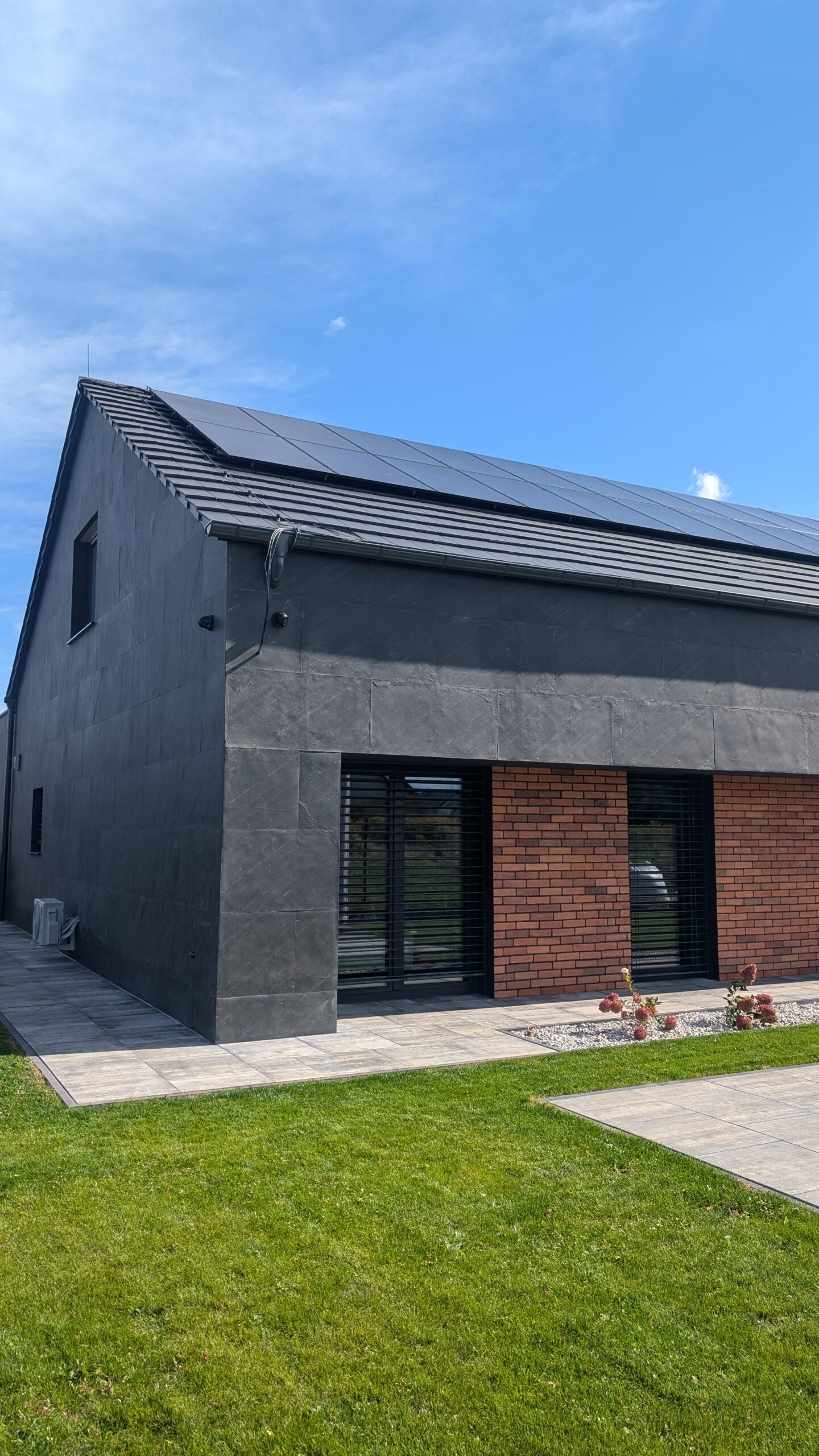

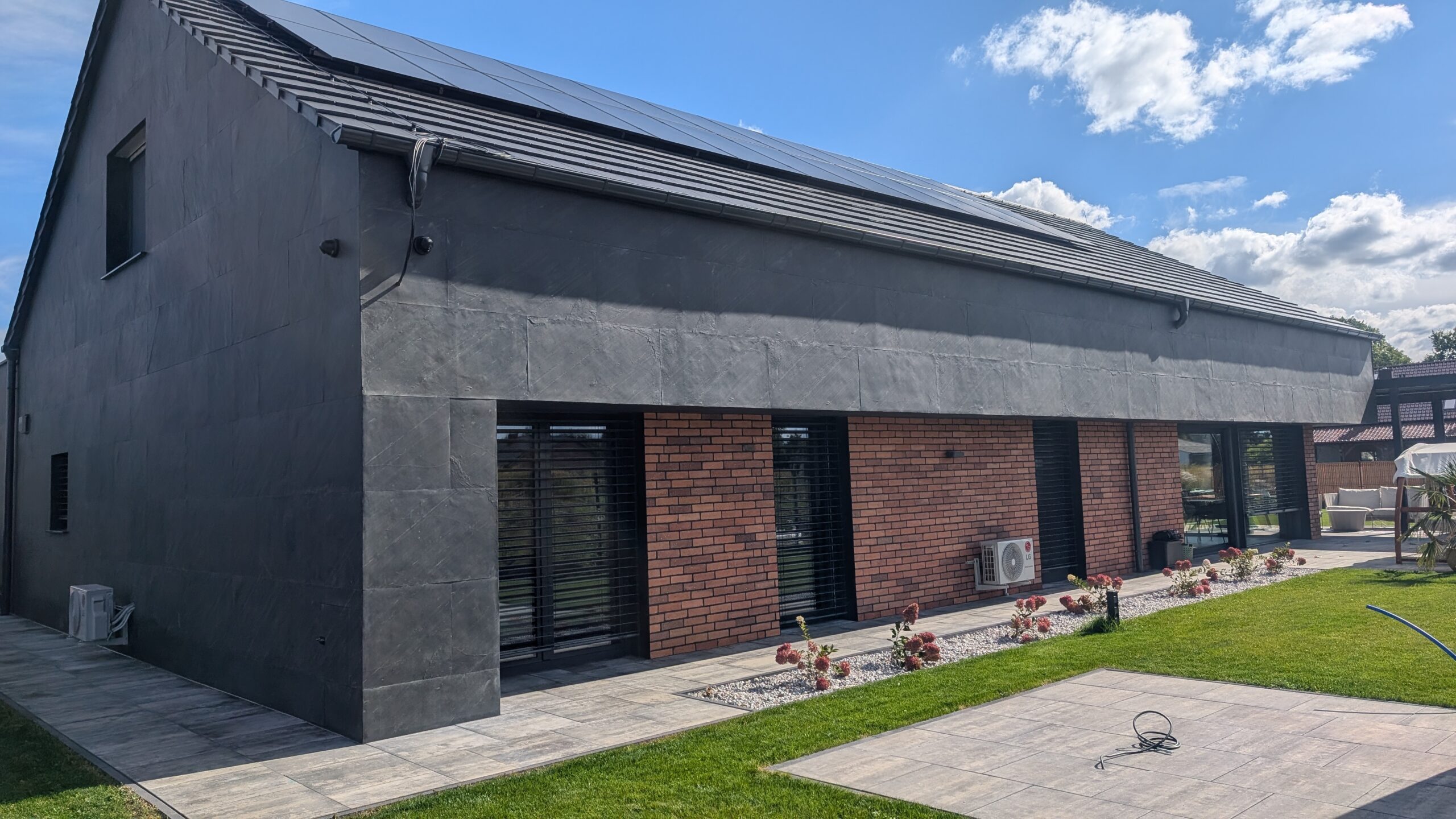

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 51 paneli co generuje moc ok 15 kW. Na wizualizacjach zaprezentowano 20 paneli generujące ok. 7 kW mocy.


KOSZTORYS UPROSZCZONY *

STAN ZERO :   65 050 zł
STAN SUROWY ZAMKNIĘTY:   272 774 zł
STAN DEWELOPERSKI wraz z tarasem:  566 550 zł

  • kwoty netto,  stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji, taras.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA S+ PREMIUM WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 150,50 m² + 37,87 m² garaż



    • Powierzchnia zabudowy budynku      187,98  m²
    • Powierzchnia zabudowy garażu          46,43 m²
    • Wysokość budynku w kalenicy              6,39 m
    • Kąt nachylenia dachu                                 30 st.
    • Powierzchnia dachu budynku                  267,63 m²
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
    • Szerokość budynku z garażem               20,30m
    • Długość budynku z garażem                  16,90 m

RZUTY:


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej znajduje się wygodny wiatrołap oraz garderoba połączone pomieszczeniem technicznym z garażem. Z wiatrołapu wchodzimy do strefy dziennej domu z wygodnym salonem oraz kuchnią z dużą wyspą. Przy kuchni znajduje się spiżarnia. W drugiej części domu zlokalizowano trzy pokoje oraz główną sypialnię z garderobą i łazienką. Dom posiada wydzielone WC, a także dwie łazienki, jedną z nich jest łazienka prywatna dedykowana głównej sypialni (można zmienić ją na łazienkę ogólną).  W pomieszczeniu technicznym przewidziano miejsce na wszystkie niezbędne urządzenia oraz pralkę i suszarkę. Salon oraz wszystkie pokoje posiadają wyjście na taras i ogród. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. W salonie jest możliwość umieszczenia reprezentacyjnych schodów w przypadku adaptacji poddasza.


BRYŁA:

Prosty, nowoczesny dom parterowy (z możliwością adaptacji poddasza), na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 30° (kalenica równoległa do drogi dojazdowej). Do budynku, od strony wjazdowej, dostawiono bryłę garażu (bryła jest niezależna i budynek może istnieć bez garażu). Bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i drewniany strop sprawia, że dom jest łatwy i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w ciemnej tonacji– Grafitowy łupek lub płytki włóknocementowe połączone z naturalnym odcieniem szarych desek. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora.

Urbanistycznie budynek pasuje do działki z wjazdem od północy. Istnieje możliwość zmiany lokalizacji garażu, tak by budynek pasował do wąskich działek z wjazdem od wschodu i zachodu w zależności od wersji.


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach, podstawowym przy wjeździe od strony północnej  (Wariant 1 i Wariant 2) oraz wjazd od wschodu i zachodu (Wariant 3) więcej informacji o tym wariancie tutaj Stodoła S+ Long. Przy rezygnacji z garażu mamy możliwość usytuować budynek na krótszej działce. Projekt dostępny jest w dwóch wersjach


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian, ściany wewnętrzne silikatowe
ELEWACJA:   łupek lub płytka włóknocementowa + deski drewniane bielone
STROP:   drewniany- łącznie z więźbą dachową (możliwość prefabrykacji)
SCHODY:  brak (możliwość umieszczenia schodów systemowych w przypadku adaptacji poddasza)
DACH:   materiał analogiczny jak na elewacji: łupek lub płytka włóknocementowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=22,9 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=19,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=57,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 51 paneli co generuje moc ok 15 kW. Na wizualizacjach zaprezentowano 20 paneli generujące ok. 7 kW mocy.


KOSZTORYS UPROSZCZONY *

STAN ZERO :   65 050 zł
STAN SUROWY ZAMKNIĘTY:   272 774 zł
STAN DEWELOPERSKI wraz z tarasem:  566 550 zł

  • kwoty netto,  stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji, taras.

PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
