Projekt Stodoła S+ [161,83 m²]

4400,00

Budynek parterowy

Prosty dom parterowy (z możliwością adaptacji poddasza), rzut na planie prostokąta.

  • Powierzchnia użytkowa                       161,83 m²
  • Powierzchnia zabudowy                      204,29 m²
  • Wysokość budynku w kalenicy              6,39 m
  • Kąt nachylenia dachu                                 30 st.
  • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.



Szczegółowy opis projektu oraz wizualizacje poniżej. Wybierz wersję projektu: podstawowy lub lustrzane odbicie.

Wyczyść
 zł
SKU: N/A Category: Tag:

Wersja podstawowa

STODOŁA S+ WERSJA PODSTAWOWA PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 129,01 m² + 33,99 m² garaż



    • Powierzchnia zabudowy budynku      161,83 m²
    • Powierzchnia zabudowy garażu          42,46 m²
    • Wysokość budynku w kalenicy              6,39 m
    • Kąt nachylenia dachu                                 30 st.
    • Powierzchnia dachu budynku                  237 m²
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
    • Szerokość budynku z garażem               17,62 m
    • Długość budynku z garażem                  16,52 m

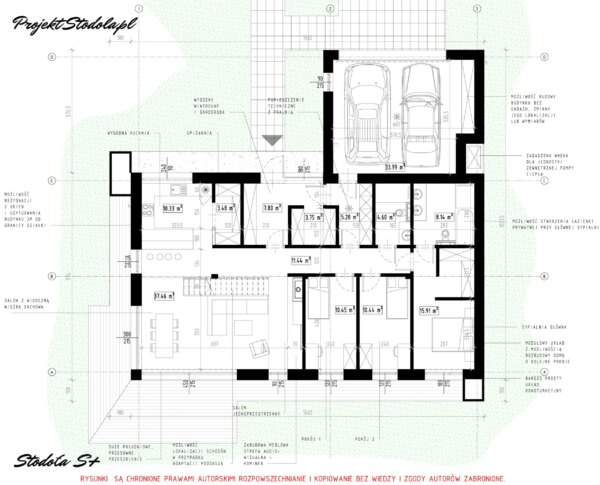

RZUTY:


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej wygodny wiatrołap oraz garderoba połączone są z garażem i pomieszczeniem technicznym. Z wiatrołapu wchodzimy do strefy dziennej domu z wygodnym salonem oraz kuchnią. Przy kuchni znajduje się spiżarnia. W drugiej części domu zlokalizowano dwa pokoje oraz główną sypialnię z garderobą i łazienką. Dom posiada dwie łazienki, jedną z nich jest łazienką prywatną dedykowaną głównej sypialni, można zmienić ją jako łazienkę ogólną. W pomieszczeniu technicznym przewidziano miejsce na wszystkie niezbędne urządzenia oraz pralkę i suszarkę. Salon oraz wszystkie pokoje posiadają wyjście na taras i ogród. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. W salonie jest możliwość umieszczenia reprezentacyjnych, schodów w przypadku adaptacji poddasza.


ANIMACJA:


BRYŁA:

Prosty dom parterowy (z możliwością adaptacji poddasza), na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 30° (kalenica równoległa do drogi dojazdowej). Do budynku, od strony wjazdowej, dostawiono bryłę garażu (bryła jest niezależna i budynek może istnieć bez garażu). Bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i drewniany strop sprawia, że dom jest łatwy i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w tonacji naturalnej- biel połączona z betonem architektonicznym. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora. Urbanistycznie budynek pasuje do działki z wjazdem od północy. Istnieje możliwość zmiany lokalizacji garażu, tak by budynek pasował do wąskich działek z wjazdem od wschodu i zachodu w zależności od wersji.


WIZUALIZACJE WNĘTRZ:


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach, podstawowym przy wjeździe od strony północnej  (Wariant 1 i Wariant 2) oraz wjazd od wschodu i zachodu (Wariant 3) więcej informacji o tym wariancie tutaj Stodoła S+ Long. Przy rezygnacji z garażu mamy możliwość usytuować budynek na krótszej działce. Projekt dostępny jest w dwóch wersjach


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian, ściany wewnętrzne silikatowe
ELEWACJA:   tynk + beton architektoniczny
STROP:   drewniany- łącznie z więźbą dachową (możliwość prefabrykacji)
SCHODY:  brak (możliwość umieszczenia schodów systemowych w przypadku adaptacji poddasza)
DACH:   dachówka ceramiczna lub betonowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=22,9 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=19,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=57,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 51 paneli co generuje moc ok 15 kW. Na wizualizacjach zaprezentowano 34 panele generujące ok. 10 kW mocy.


KOSZTORYS UPROSZCZONY

STAN ZERO:  68 185 zł
STAN SUROWY ZAMKNIĘTY:  301 373 zł
STAN DEWELOPERSKI:   624 471 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.
  • Do projektu jest możliwość zakupu kosztorysu z obmiarem materiałów. Kosztorys przygotowywany w programie Norma, Poziom cen I kwartał 2022


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Sprawdź naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT



Wersja lustrzane odbicie

STODOŁA S+ WERSJA LUSTRZANE ODBICIE PODSTAWOWE PARAMETRY

Powierzchnia użytkowa 129,01 m² + 33,99 m² garaż



    • Powierzchnia zabudowy budynku      161,83 m²
    • Powierzchnia zabudowy garażu          42,46 m²
    • Wysokość budynku w kalenicy              6,39 m
    • Kąt nachylenia dachu                                 30 st.
    • Powierzchnia dachu budynku                  237 m²
    • Ogrzewanie- pompa ciepła, ogrzewanie podłogowe.
    • Szerokość budynku z garażem               17,62 m
    • Długość budynku z garażem                  16,52 m

RZUTY:


FUNKCJA:

Budynek posiada prosty, czytelny układ funkcjonalny. W strefie wejściowej wygodny wiatrołap oraz garderoba połączone są z garażem i pomieszczeniem technicznym. Z wiatrołapu wchodzimy do strefy dziennej domu z wygodnym salonem oraz kuchnią. Przy kuchni znajduje się spiżarnia. W drugiej części domu zlokalizowano dwa pokoje oraz główną sypialnię z garderobą i łazienką. Dom posiada dwie łazienki, jedną z nich jest łazienką prywatną dedykowaną głównej sypialni, można zmienić ją jako łazienkę ogólną. W pomieszczeniu technicznym przewidziano miejsce na wszystkie niezbędne urządzenia oraz pralkę i suszarkę. Salon oraz wszystkie pokoje posiadają wyjście na taras i ogród. Salon dodatkowo otwarty jest na pełną wysokość, aż do konstrukcji dachu. W salonie jest możliwość umieszczenia reprezentacyjnych, schodów w przypadku adaptacji poddasza.


ANIMACJA:


BRYŁA:

Prosty dom parterowy (z możliwością adaptacji poddasza), na planie prostokąta, przykryty dwuspadowym, symetrycznym dachem o kącie nachylenia 30° (kalenica równoległa do drogi dojazdowej). Do budynku, od strony wjazdowej, dostawiono bryłę garażu (bryła jest niezależna i budynek może istnieć bez garażu). Bardzo prosty układ konstrukcyjny opierający się na trzech osiach, prosty dwuspadowy dach i drewniany strop sprawia, że dom jest łatwy i ekonomiczny w budowie. Elewacja budynku- nowoczesna i minimalistyczna, w tonacji naturalnej- biel połączona z betonem architektonicznym. Istnieje możliwość dopasowania materiałów tak, by nawiązać do lokalnego kontekstu lub indywidualnych upodobań inwestora. Urbanistycznie budynek pasuje do działki z wjazdem od północy. Istnieje możliwość zmiany lokalizacji garażu, tak by budynek pasował do wąskich działek z wjazdem od wschodu i zachodu w zależności od wersji.


WIZUALIZACJE WNĘTRZ:


MINIMALNE WYMIARY DZIAŁKI:

Budynek można usytuować w kilku wariantach, podstawowym przy wjeździe od strony północnej  (Wariant 1 i Wariant 2) oraz wjazd od wschodu i zachodu (Wariant 3) więcej informacji o tym wariancie tutaj Stodoła S+ Long. Przy rezygnacji z garażu mamy możliwość usytuować budynek na krótszej działce. Projekt dostępny jest w dwóch wersjach


STANDARD BUDYNKU I TECHNOLOGIA BUDOWY



Budynek zaprojektowano w standardzie energooszczędnym zgodnym z Warunkami technicznymi 2021 – ogrzewanie podłogowe za pośrednictwem powietrznej pompy ciepła, wentylacja mechaniczna z rekuperacją.

ŚCIANY MUROWANE:   dwuwarstwowe- bloczek z betonu komórkowego + styropian, ściany wewnętrzne silikatowe
ELEWACJA:   tynk + beton architektoniczny
STROP:   drewniany- łącznie z więźbą dachową (możliwość prefabrykacji)
SCHODY:  brak (możliwość umieszczenia schodów systemowych w przypadku adaptacji poddasza)
DACH:   dachówka ceramiczna lub betonowa

WSKAŹNIKI CHARAKTERYSTYKI ENERGETYCZNEJ

EU=22,9 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię użytkową
EK=19,0 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię końcową
EP=57,1 kWh/(m2xrok) wskaźnik rocznego zapotrzebowania na energię pierwotną

Dodatkowo prosty, dwuspadowy dach pozwala na montaż instalacji fotowoltaicznej w ilości nawet do 51 paneli co generuje moc ok 15 kW. Na wizualizacjach zaprezentowano 34 panele generujące ok. 10 kW mocy.


KOSZTORYS UPROSZCZONY

STAN ZERO:  68 185 zł
STAN SUROWY ZAMKNIĘTY:  301 373 zł
STAN DEWELOPERSKI:   624 471 zł

  • kwoty netto,  poziom cen I kwartał 2022, stan deweloperski zgodny z projektem, materiały dobrej jakości. W cenie zawarte są: instalacja ogrzewania podłogowego, powietrzna pompa ciepła, wentylacja mechaniczna z rekuperacją, stolarka okienna w dobrym standardzie z oknem HS, posadzki, tynki, wykończenie elewacji wg wizualizacji.
  • Do projektu jest możliwość zakupu kosztorysu z obmiarem materiałów. Kosztorys przygotowywany w programie Norma, Poziom cen I kwartał 2022


PREFABRYKOWANA STODOŁA

Zależy Ci na czasie, chciałbyś zbudować Stodołę w 3 miesiące? Jest to możliwe w przypadku budowy z prefabrykatu. Projekt Stodoła współpracuje z firmami wykonawczymi w technologii ciężkiego prefabrykatu drewnianego oraz prefabrykatu keramzytowego. Jeśli interesuje Cię ten temat napisz do nas maila z informacją odnośnie lokalizacji inwestycji i technologii, którą jesteś zainteresowany/a na : [email protected]


ZAWARTOŚĆ PROJEKTU

Każdy Produkt obejmujący Projekt Typowy co do zasady zawiera:

1)        PROJEKT ARCHITEKTONICZNO-BUDOWLANY (rys. w skali 1:100):

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji,
  3. c) rzut dachu,
  4. d) niezbędne przekroje – przez całość oraz charakterystyczne fragmenty budynku,
  5. e) opisy przegród i zastosowanych materiałów,
  6. f) elewacje budynku wraz z opisem i kolorystyką użytych materiałów,
  7. g) uproszczone zestawienie stolarki okiennej i drzwiowej,



2)       PROJEKT KONSTRUKCYJNY Z ELEMENTAMI WYKONAWCZYMI (rys. w skali 1:100 i 1:20), zawierający rysunki i detale konstrukcyjne ze szczegółowo rozrysowanym zbrojeniem wszystkich elementów konstrukcyjnych:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (fundamenty, parter, poddasze),
  3. c) rzut więźby dachowej,
  4. d) rysunki wykonawcze elementów konstrukcyjnych
  5. e) zestawienie stali zbrojeniowej,
  6. f) zestawienie elementów więźby dachowej.



3)       PROJEKT INSTALACJI WEWNĘTRZNYCH W STANDARDZIE BUDOWLANYM (rys. w skali 1:100) – instalacja wodno/kanalizacyjna, ogrzewania z zastosowaniem ogrzewania podłogowego, wentylacji mechanicznej z rekuperacją:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji (parter, poddasze),
  3. c) charakterystyka energetyczna dla budynku w warunkach bazowych,



4)       PROJEKT INSTALACJI ELEKTRYCZNYCH W STANDARDZIE BUDOWLANYM:

  1. a) opis techniczny,
  2. b) rzuty poziome poszczególnych kondygnacji – rozmieszczenie instalacji elektrycznej,
  3. c) instalacja odgromowa,
  4. d) schemat elektryczny tablicy bezpiecznikowej,



5)       DODATKOWE ELEMENTY:

  1. a) dołączony pakiet ”Projekt Stodoła Rekomenduje „ informacyjny o zalecanych produktach i technologiach,
  2. b) potwierdzenie kwalifikacji zawodowych projektantów i ich przynależności do izby zawodowej w okresie opracowywania dokumentacji.

W zależności od specyfiki i przeznaczenia Obiektu Budowlanego zawartość Projektu Typowego może nieznacznie się różnić, przy czym różnice te wynikają wyłącznie z charakteru Obiektu Budowlanego oraz wymogów Prawa Budowlanego.

Projekt Typowy umożliwia uzyskanie pozwolenia na budowę po adaptacji do warunków lokalnych.


Zobacz naszą zakładkę FAQ, znajdują się tam odpowiedzi na najczęściej zadawane pytania dotyczące projektu typowego, jego zawartości, zakresu opracowania, adaptacji czy możliwości wprowadzenia zmian.


Nie jesteś pewien czy projekt pasuje do działki?

Napisz do nas —>  KONTAKT
